Сетчатые панельные ограждения давно зарекомендовали себя как надежный барьер для защиты периметра охраняемого объекта. Для повышения уровня безопасности их часто оснащают дополнительными элементами: спиральными барьерами безопасности (СББ), плоскими барьерами (ПББ), козырьковыми панелями и устройствами против подкопа.
Параллельно по периметру могут быть установлены технические средства охраны- такие как камеры видеонаблюдения, осветительные приборы, устройства оповещения и датчики движения. Одним из таких специализированных средств является трибоэлектрический кабель.
Трибоэлектрический кабель как элемент периметровой сигнализации

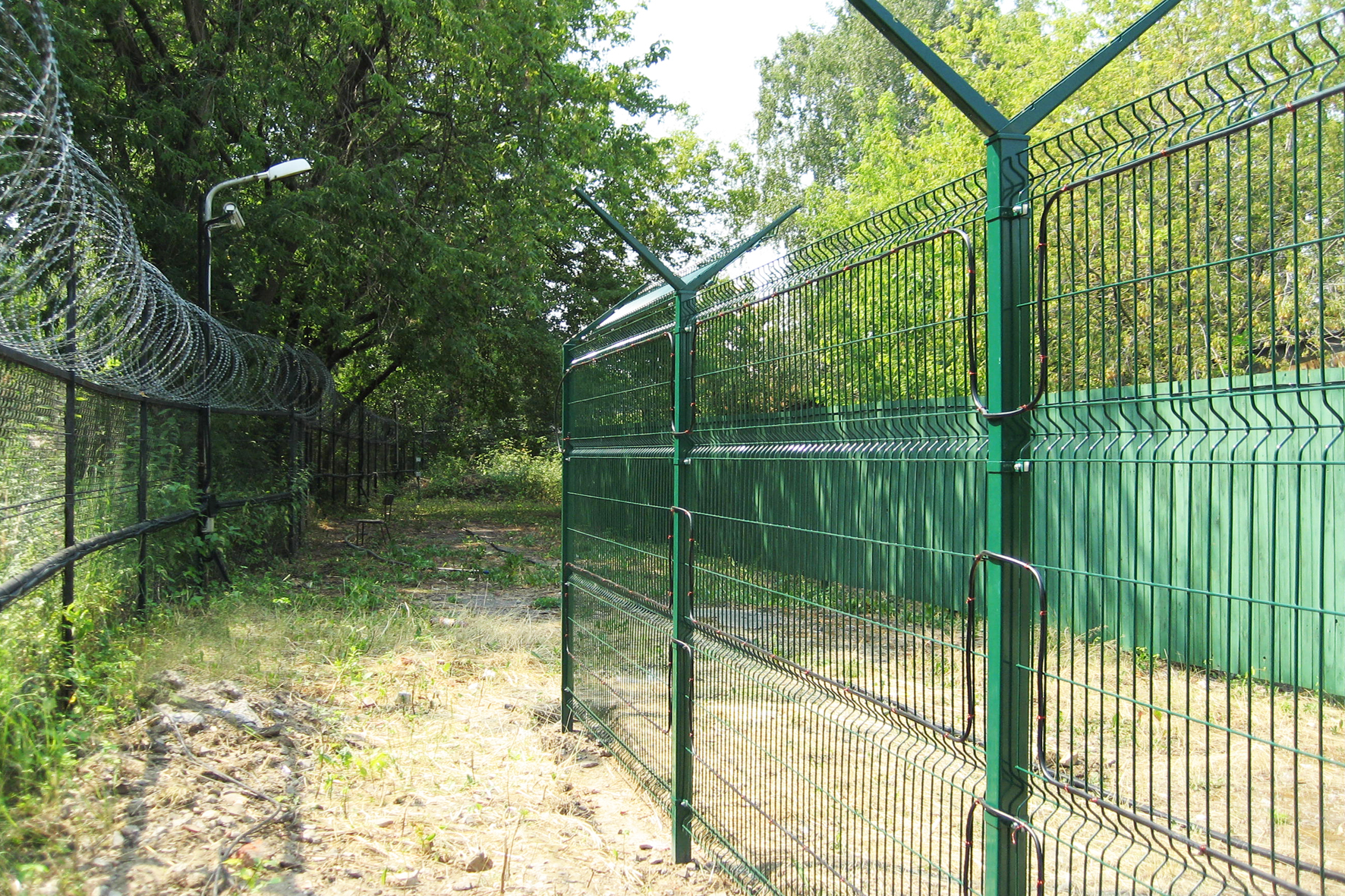

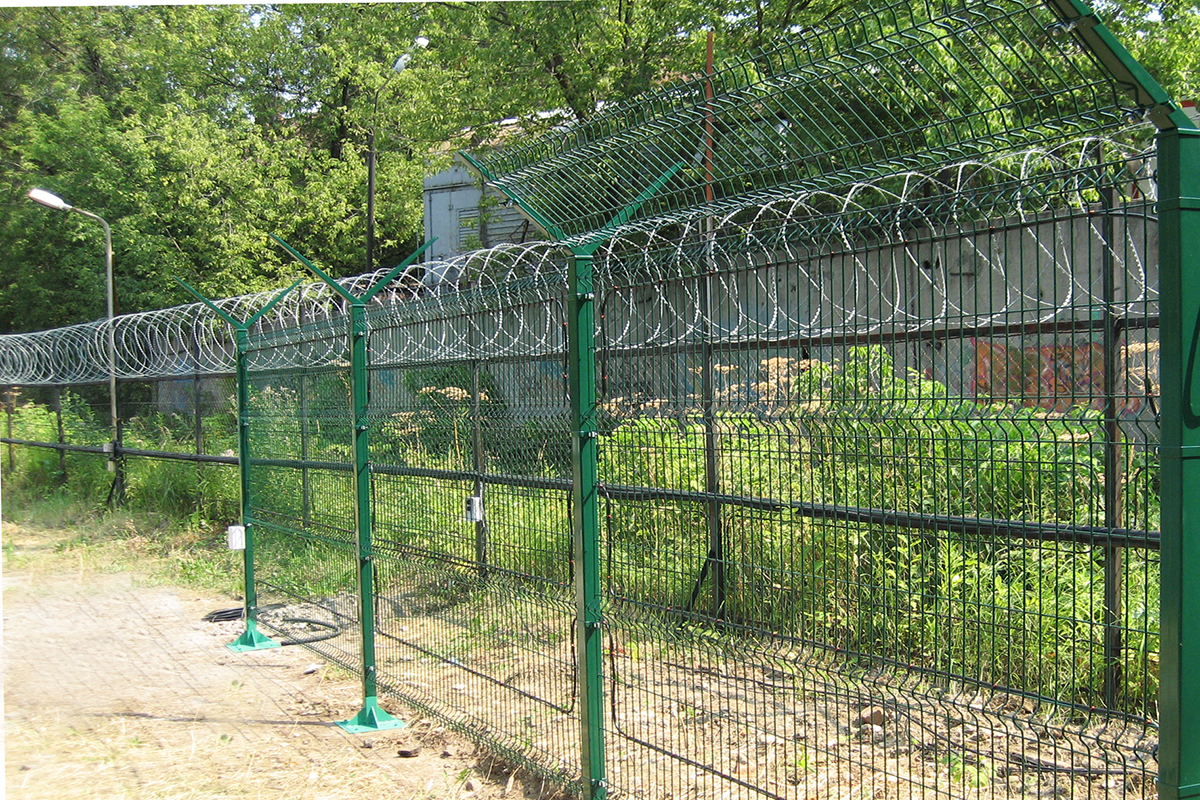

Трибоэлектрический кабель представляет собой чувствительный сенсорный элемент, который монтируется непосредственно на полотно сетчатого ограждения, обычно вдоль его верхней части или в других стратегически важных зонах. Его основное назначение – обнаружение попыток преодоления забора путем физического контакта с панелью.
Принцип действия и реакция системы
Работа кабеля основана на трибоэлектрическом эффекте. Внутри его оболочки находятся специальные проводники, разделенные диэлектрическим материалом. При механическом воздействии на кабель (например, когда человек касается сетки или пытается ее раскачать, перелезть, перерезать) возникает трение или деформация внутри его структуры. Это трение генерирует слабый электрический сигнал. Данный сигнал улавливается и анализируется подключенным к кабелю процессорным блоком (анализатором).
Анализатор настроен на распознавание характерных сигналов, соответствующих попыткам воздействия на ограждение (удар, раскачивание, перелаз, перекус), и фильтрацию помех (ветер, дождь, мелкие животные). При регистрации сигнала, классифицированного как тревожный, анализатор немедленно передает информацию на пульт охраны или интегрируется с другими системами безопасности объекта (включая камеры видеонаблюдения, освещение, сирены). Это позволяет службе безопасности оперативно реагировать на потенциальное нарушение периметра.
Пример: При попытке перелезть через забор злоумышленник неизбежно касается сетки и установленного на ней кабеля. Возникающая при этом вибрация и трение генерируют сигнал. Анализатор идентифицирует характер сигнала как попытку перелаза и формирует тревожное извещение.
Объекты применения
Использование трибоэлектрического кабеля на сетчатых ограждениях целесообразно на объектах, требующих повышенного уровня периметровой безопасности:
- Промышленные предприятия и склады;
- Транспортная инфраструктура (депо, станции, аэропорты);
- Энергетические объекты (подстанции, ТЭЦ);
- Военные части и режимные зоны
- Крупные логистические центры
- Частные владения с высокими требованиями к безопасности.
Эксплуатационные характеристики
- Долговечность: Срок службы качественного трибоэлектрического кабеля составляет 8-12 лет и более, при условии профессионального монтажа и отсутствия механических повреждений. Устойчивость к погодным условиям обеспечивается герметичной оболочкой.
- Безопасность: Кабель работает с низким напряжением (обычно 5-24 В), что делает его безопасным для людей и животных при правильной установке. Он не создает опасности поражения электрическим током.
- Экономические соображения: По сравнению с развертыванием широкого спектра ТСО (видеонаблюдение с аналитикой, радиолучевые датчики) монтаж трибоэлектрического кабеля на существующем заборе часто требует меньших первоначальных затрат. Он использует сам забор как чувствительный элемент, что упрощает установку. Однако стоимость включает не только кабель, но и обязательный процессорный блок и квалифицированный монтаж. Экономическая оправданность определяется конкретными требованиями к безопасности объекта, протяженностью периметра и необходимостью интеграции с другими системами. Для протяженных периметров он может быть экономически выгодной частью комплекса инженерно- технических средств безопасности.

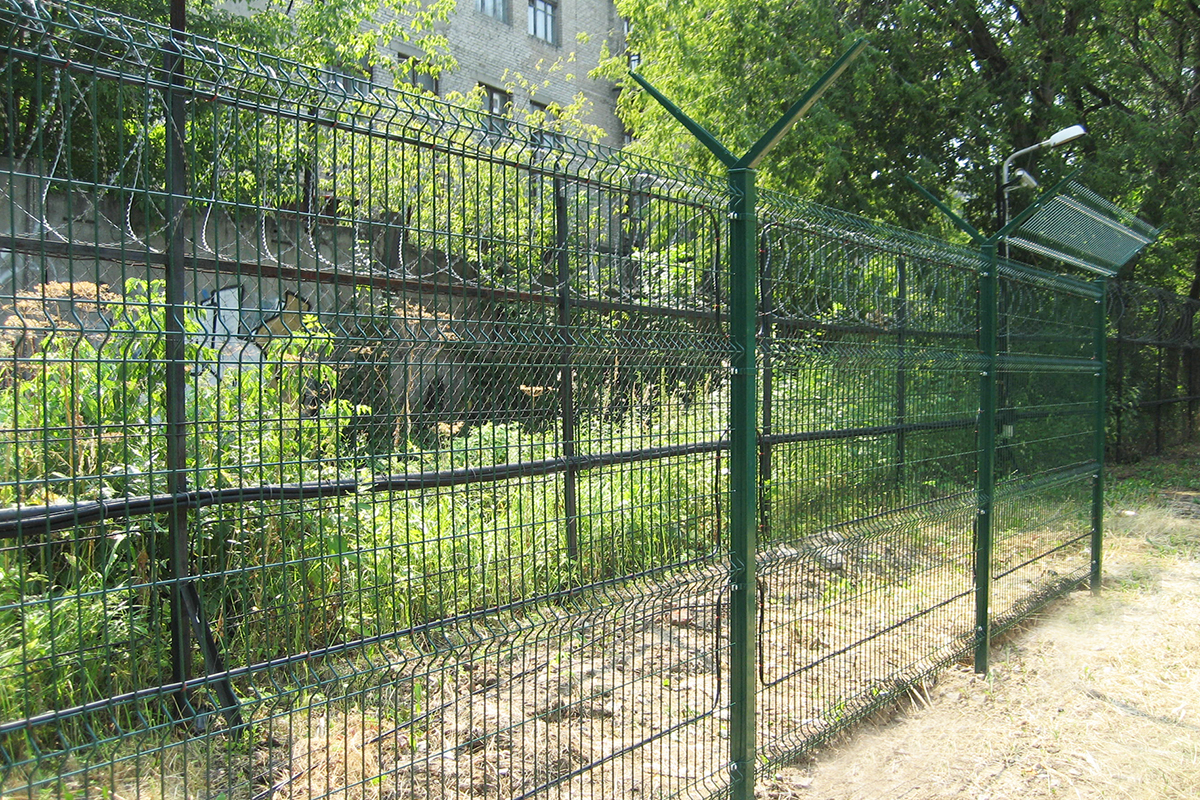

Успешное функционирование трибоэлектрического кабеля во многом зависит от правильности его установки. Монтаж требует внимания к деталям и выполняется с учетом типа сетчатой панели (2D или 3D) и требований к чувствительности системы.
Способы крепление трибоэлектрического кабеля к панелям ограждения:
- Крепление пластиковыми хомутами: наиболее распространенный и практичный метод. Специализированные пластиковые хомуты, устойчивые к ультрафиолетовому излучению и перепадам температур, используются для фиксации кабеля к вертикальным и горизонтальным пруткам сетки. Хомуты затягиваются с усилием, достаточным для надежной фиксации, но без избыточного давления, которое может повредить оболочку кабеля. Шаг крепления (обычно 500-700 мм) определяется инструкцией производителя кабеля и условиями объекта (ветровая нагрузка).
- Использование пластиковых кронштейнов или клипс: в некоторых случаях, особенно для прокладки нескольких параллельных линий кабеля или на сложных профилях 3D-панелей, применяются пластиковые кронштейны или клипсы. Они крепятся к пруткам сетки (часто сваркой или саморезами) и обеспечивают точное позиционирование кабеля. Этот метод может потребовать больше времени на установку, но обеспечивает стабильную геометрию прокладки.
Трибоэлектрический кабель- полноценный элемент комплексной системы безопасности особо охраняемых объектов.
