Стационарные защитные конструкции (ЗОК) от БПЛА и дронов

Если дрон не удалось остановить с помощью РЭБ и ПВО, в дело вступает последняя линия обороны - защитные конструкции. Они призваны минимизировать повреждения объекта и обеспечить его бесперебойное функционирование в условиях атаки БПЛА.

Как работает пассивная защита объектов от БПЛА?

Стационарные защитные конструкции пресекают сближение дрона с охраняемым объектом, вызывая детонацию боевой части на дистанции, безопасной для защищаемой зоны. Такой принцип действия сводит к минимуму ущерб от атаки беспилотника, сброса взрывчатки или иных поражающих элементов.

Цели применения стационарных ЗОК:

  • Сохранение целостности охраняемого объекта;
  • Минимизация потерь и повреждения материально-технического имущества;
  • Устойчивое функционирование инфраструктуры в условиях современной угрозы.

Защитные ограждающие конструкции FENSYS предназначены для защиты объектов от БПЛА малого, лёгкого и среднего типов - в соответствии с классификацией СП 542.1325800.2024. Для малого типа это скорость до 60 км/ч, взлётная масса до 30 кг и масса взрывного устройства до 6 кг; для лёгкого - скорость 60-120 км/ч, масса 30-100 кг и ВВ 6–10 кг; для среднего - скорость 120–200 км/ч, масса 100–250 кг и ВВ 10–15 кг.

Требуемая защита от БПЛА по СП 542.1325800.2024

Сводная таблица характеристик относительно БПЛА и уровня защиты объекта.

Тип БПЛА 1-й уровень 2-й уровень 3-й уровень 4-й уровень
Малый ✓ ✓ ✓ ✓
Легкий — ✓ ✓ ✓
Средний — — ✓ ✓
Возможность сброса ✓ ✓ ✓ ✓

Характеристики БПЛА

Тип БПЛА Взлетная масса (кг) Скорость (км/ч) Масса заряда (кг)
Малый до 30 до 60 до 6
Легкий 30–100 60–120 6–10
Средний 100–250 120–200 10–15

Виды стационарных защитных конструкций от БПЛА:

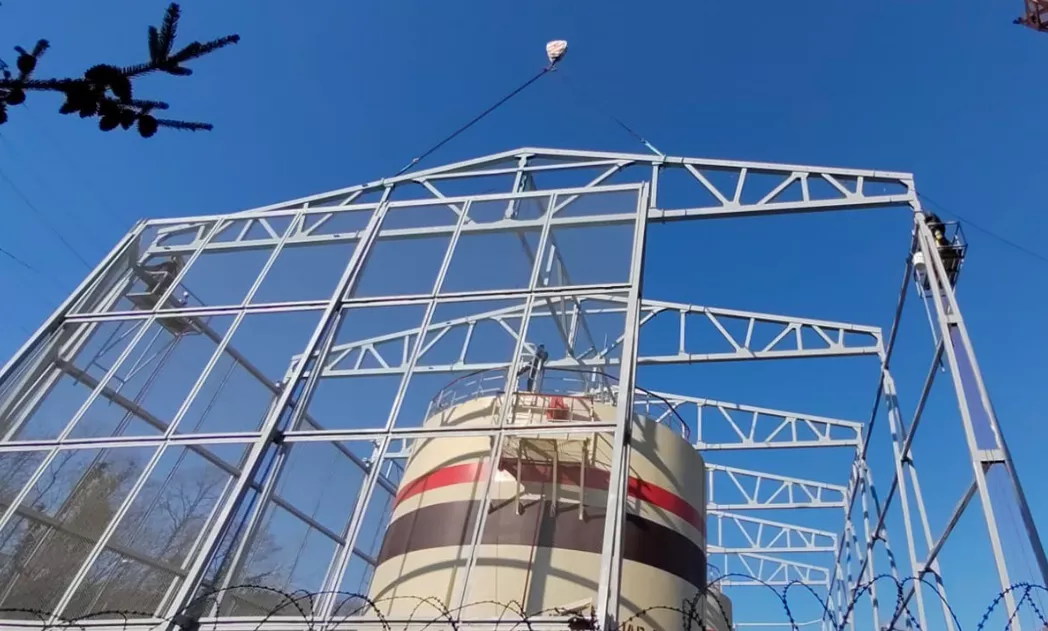

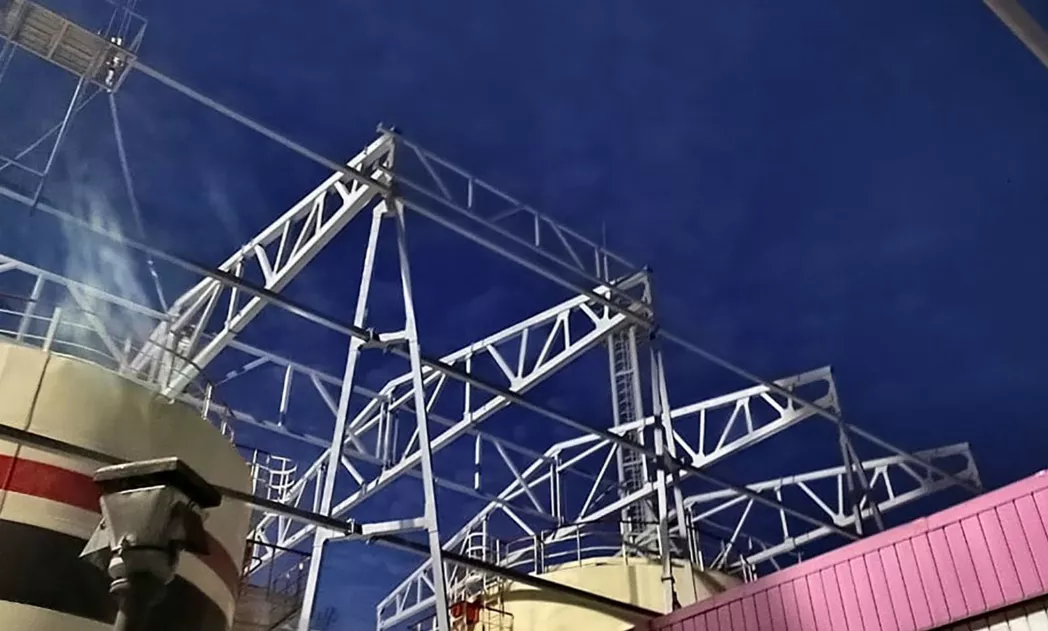

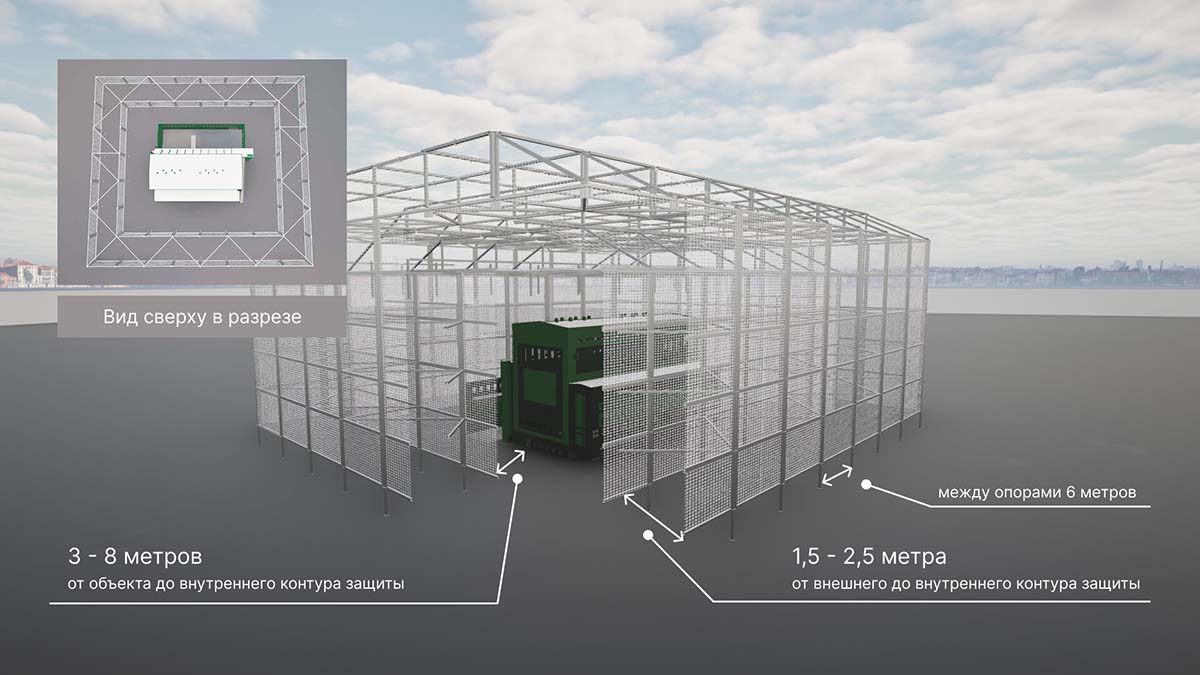

ЗОК на основе сварных ферм

Наиболее часто предлагаемое решение от FENSYS. Демонстрируют отличную устойчивость, универсальны, не требуют сварки в момент установки.

ЗОК на основе вантовой системы

Применяются для защиты объектов большой площади (от 5 тыс м²).  Пирамидальные фермы поставляются в готовом виде.

ЗОК на основе плоских сварных ферм

Укрытия для объектов цилиндрической формы на основе плоских металлических ферм и силовых тросов.



Заполнение полотна стационарного ЗОК:

Заполнение панелей стационарных укрытий от БПЛА может быть выполнено из композитной или полимерной сети (СВМПЭ), сопоставимой по прочности со сталью, с разными размерами ячеек. Выбор материала и ячейки зависит от уровня защиты, условий эксплуатации и бюджета.

СВМПЭ

Полимерные сети легче и удобнее в монтаже, идеальны для сложного рельефа. Высокомолекулярный полиэтилен устойчив к химии, УФ-излучению и перепадам температур.

Композитные сети

Композитные сети обрабатываются специальным негорючим пропит. составом, что позволяет использовать их для защиты объектов с повышенными требованиями к пожаробезопасности.



Возможные типы фундамента:

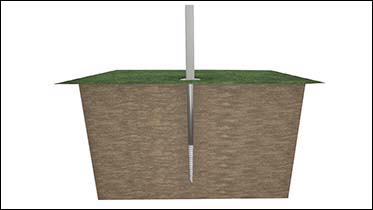

Свайный фундамент

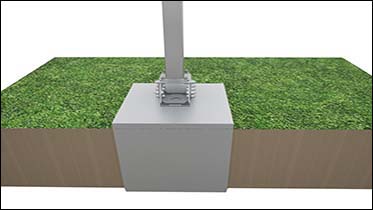

Бетонное основание



Для защиты крупных объектов применяются вантовые укрытия на тросовых системах, перекрывающие пролёты до 70 м. Несущие канаты повышают прочность конструкции к динамическим нагрузкам, а сетчатое полимерное полотно обеспечивает малый вес и коррозионную стойкость.



Обратитесь в FENSYS, если Вам нужна защита от БПЛА:

Городских объектов:

Защита фасадов детских садов, школ, других образовательных учреждений. Обеспечение защитными конструкциями зданий городской администрации.

Объектов ЖКХ:

Защита трансформаторных подстанций, котельных, насосных станций, блочно-модульных зданий, а также, фасадов машинных залов.

Нефтегазовой области:

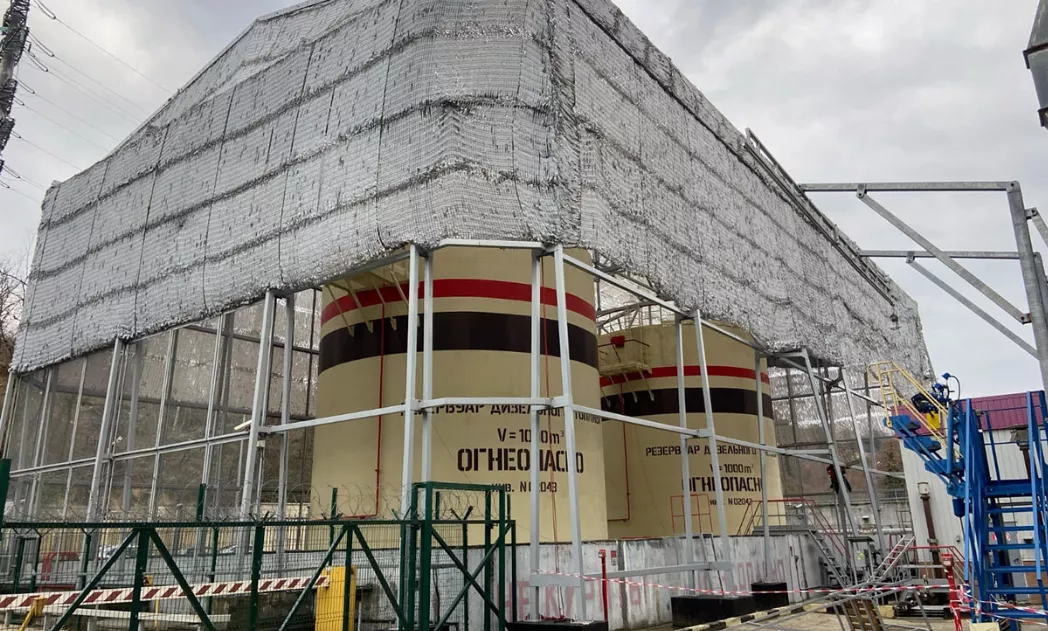

Ограждающие конструкции для вертикальных стальных резервуаров (РВС), масляных баков, резервуаров с химическими жидкостями и сосудов под давлением.

Объектов энергетики:

Укрытия для открытых установок трансформаторов (ОУТ), распределительных устройств (ОРУ), подстанций (35–500 кВ), зданий КРЭ, зданий ОПУ, блочных котельных и т. д.

Склады и логистические центры:

Защита складов маркетплейсов, логистических компаний, распределительных центров

Других стратегически важных объектов:

Ограждающие конструкции для дата центров, стратегически важных предприятий.

FENSYS предлагает уникальные на рынке системы физической защиты от БПЛА. Многократные испытания в аккредитованных центрах демонстрируют сохранение целостности системы даже в условиях экстремальных нагрузок.

Комплект поставки классического сеточного укрытия:

  • Ограждение сеточное (ОС), предотвращающее срабатывание устройства (СУ) или снижающее повреждающее воздействие СУ за счет его срабатывания на удаленной от объекта дистанции.
  • Силовой каркас (СК), воспринимающий на себя нагрузки от сеточного ограждения, в т.ч. при воздействии БПЛА с СУ. Является несущей конструкцией.

Стационарные укрытия от дронов полностью соответствуют СП 542.1325800.2024, что подтверждено натурными и расчетными испытаниями и сертификатами соответствия.



Защитите объект до первой атаки

Дешевле установить укрытие, чем восстанавливать объект после атаки дронов.

Характеристики стационарных укрытий
Особенности исполнения
Стальной каркас + Высокопрочная полимерная сеть на крыше+ стальная сеть на стенках
Перекрывемый пролет
До 24 м
Размер ячейки- диаметр каната и проволоки
40х40х3 –полимерная*, 50х200х3,8 - стальная
Размер ячейки х диаметр проволоки
40х40х3 – на крыше*, 100х100х4 – на стенках*
Противоосколочная защита
По индивидуальному заказу
Защита от повторной атаки
По индивидуальному заказу
Производство и монтаж
