ПТУ-Л

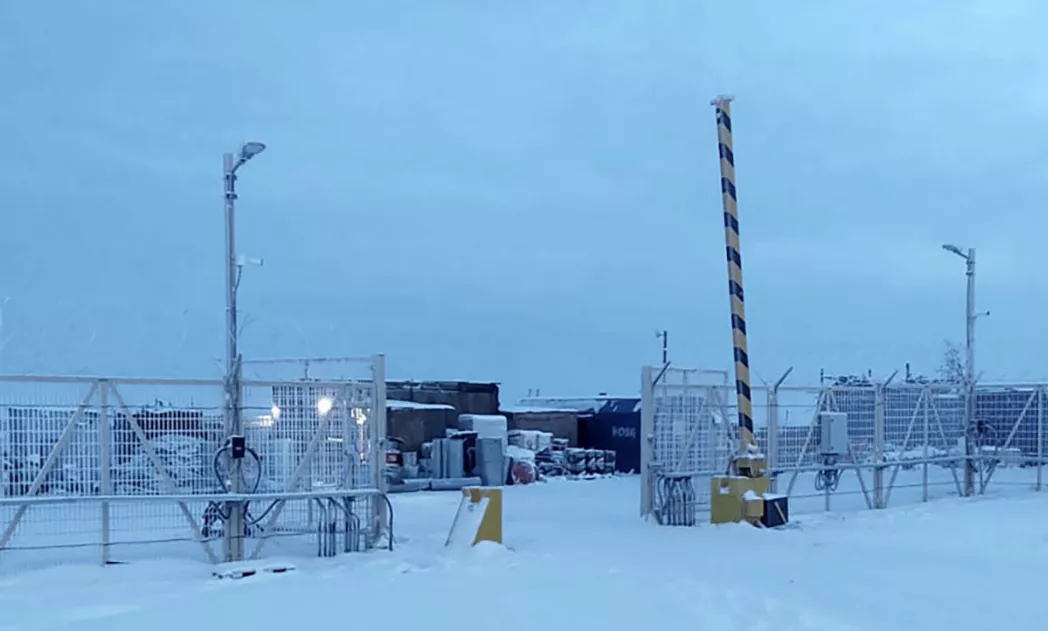

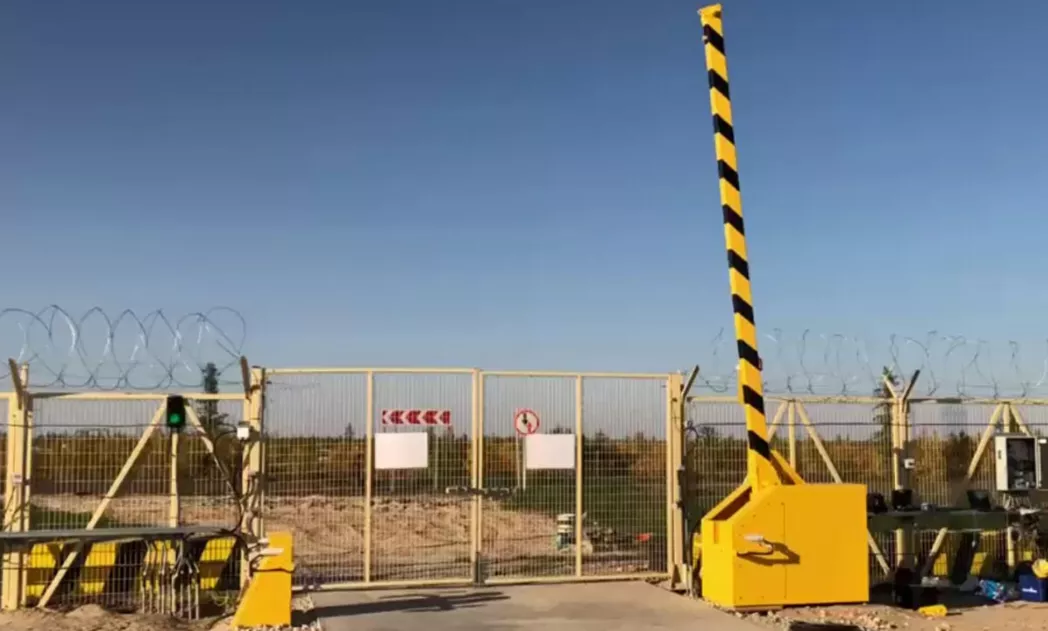

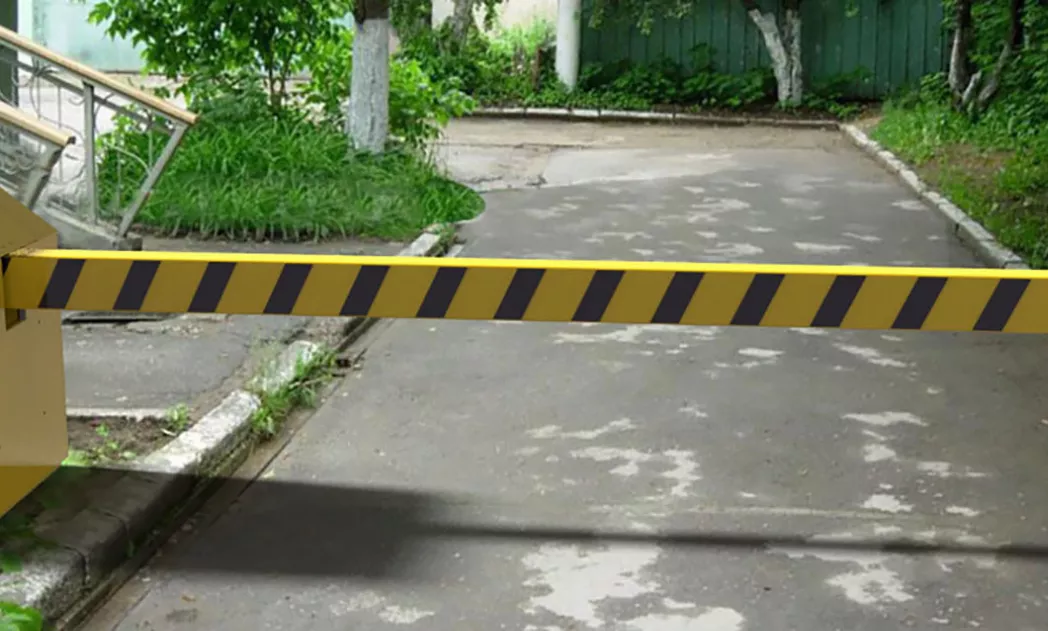

Противотаранный шлагбаум или же устройство облегченного типа (ПТУ-Л) от FENSYS представляет собой автоматический барьер, предназначенный для защиты охраняемых объектов путем создания физического препятствия несанкционированному продвижению транспортных средств на охраняемую территорию или их принудительной остановки.

Заградительным элементом является усиленная стрела барьера. Движение блокирующего элемента происходит в вертикальной плоскости.

Стрела запирается в опорной тумбе блокирующим элементом. Внутри стрелы находится замкнутая тросовая система. При фронтальном ударе натянутые тросы удерживают транспортное средство.

Назначение ПТУ-Л:

  • Обеспечение контроля и возможности блокирования проезда ТС по дорожному полотну (проезда) путем создания непреодолимого препятствия на пути следования ТС (перекрывания проезда);
  • Повышение эффективности физической защиты охраняемых объектов (военные, промышленные, правительственные, социально значимые объекты, объекты повышенной опасности, грузовые терминалы, транспортные коммуникации);
  • Обеспечение принудительной остановки ТС массой не более 3,5 тонн, осуществляющего наезд на ПТУ-Л (таран) при скорости не более 40 км/ч.

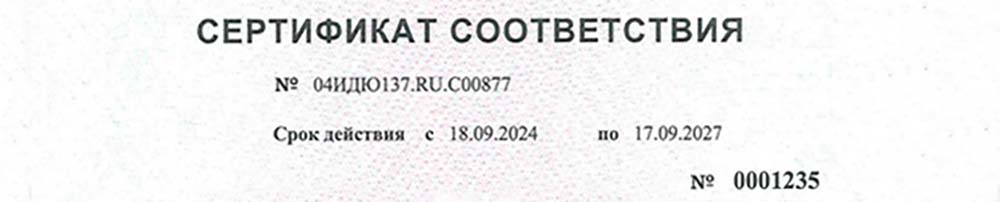

Сертификат соответствия PDF


В результате работы шлагбаума происходит блокировка проезда, что влечет за собой принудительную остановку транспортного средства. В случае продолжения движения вглубь территории охраняемого объекта происходит разрушение транспортного средства и невозможность его дальнейшей эксплуатации.

Управление

  • Подключение к СКУД по RS-485 интерфейсу;
  • Локальное (кнопочный пост управления);
  • Дистанционное (пульт ДУ RS-485 до 1200 м, кнопочный, либо с панелью оператора. Управление до 4х ПТУ с одного пульта);
  • Сухие контакты управления (открыть, закрыть, стоп);
  • Аварийная механическая разблокировка.

Условия эксплуатации: -55 / +50 °С
Поглощаемая энергия: 218 кДж
Управление: Сух. контакты, пульт, стандарт RS485
Время открывания проезда: 12±1 сек




Характеристики
Режимы работы:
Автоматический, полуавтоматический, ручной механический
Масса останавливаемого т.с:
до 3,5 тонн
Ширина перекрываемого проезда, мм:
до 6000
Цвета стандарт
Климатическое исполнение:
У1 (УХЛ1) от -60 до +40°С

Фотографии испытаний ПТУ-Л

инструменты для проектировщика
  • REVIT

    Противотаранное устройство свайный фундамент.

    В семейство входят ПТУ-Л с вертикальным подъемом стрелы, для остановки т.с., массой 3,5 тонны. Ширина проезда от 4 до 6 м.

    Противотаранное устройство отдельный фундамент.

    В семейство входят ПТУ-Л с вертикальным подъемом стрелы, для остановки т.с., массой 3,5 тонны. Ширина проезда от 4 до 6 м.

    Противотаранное устройство общий фундамент.

    В семейство входят ПТУ с вертикальным подъемом стрелы, для остановки т.с., массой 3,5 тонны. Ширина проезда от 4 до 6 м.

  • Model Studio

    Противотаранный барьер ПТУ-Л

    В семейство входит устройство противотаранного барьера (ПТУ-Л). Ширина проезда до 6 метров.
