Контрольно-пропускные пункты (КПП) служат первым рубежом физической защиты объекта. Для предотвращения несанкционированного силового проникновения транспорта, наряду со шлагбаумами, применяются специализированные инженерные конструкции – противотаранные устройства (ПТУ).

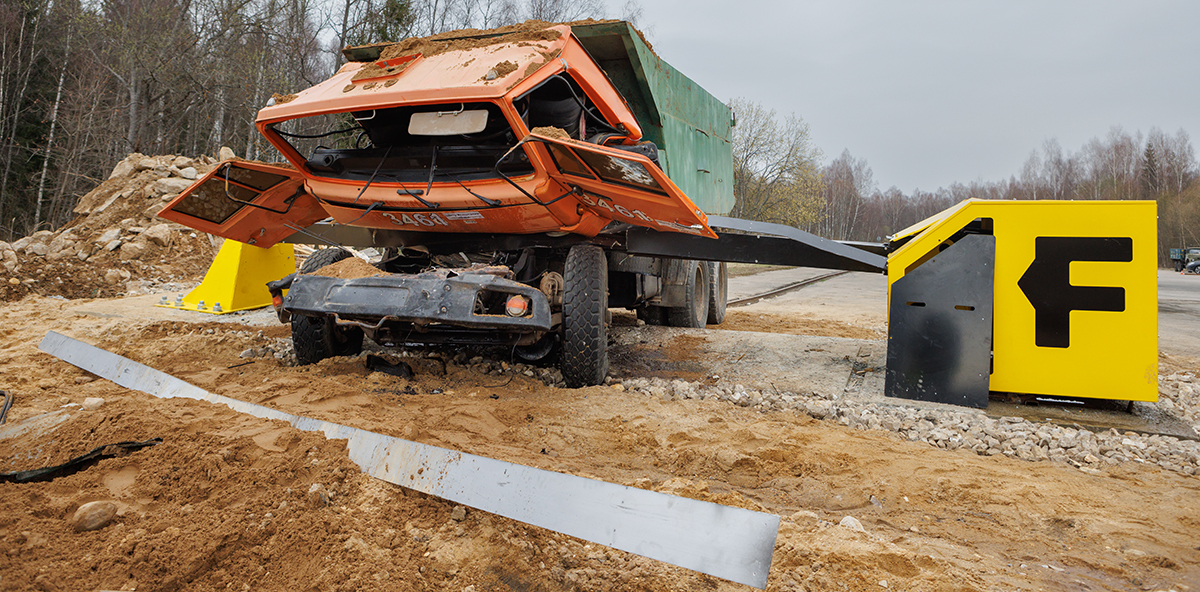

Их основная задача – гарантированная остановка транспортного средства, пытающегося прорваться на охраняемую территорию. Работоспособность таких устройств подтверждается обязательными натурными испытаниями в соответствии с установленными российскими и международными стандартами (такими как ГОСТ Р 57144-2016, IWA 14-1:2013), которые определяют их сертифицированную останавливающую способность для конкретных угроз.
Функциональные и конструктивные отличия ПТУ от шлагбаумов
Внешне ПТУ могут иметь сходство с усиленными шлагбаумами, однако их сущность принципиально иная. Шлагбаумы служат для регулирования транспортных потоков, обозначая разрешение или запрет проезда. В свою очередь, противотаранные устройства являются физическими инженерными заграждениями, спроектированными для восприятия и гашения кинетической энергии удара автомобиля. Это определяет разницу в материалах и конструкции: шлагбаумы чаще создаются из легких сплавов или композитов, тогда как ПТУ базируются на стальном каркасе высокой прочности.
Принципиальное отличие заключается в способности ПТУ к контролируемой пластической деформации специальных элементов конструкции (таких как сминаемые траверсы или демпферы). Эта деформация обеспечивает поглощение кинетической энергии удара и гарантированную остановку транспортного средства. Шлагбаумы такой функцией не обладают и при силовом воздействии разрушаются. Установка также отличается кардинально: шлагбаумы монтируются на поверхность или неглубокие основания, в то время как ПТУ требуют монтажа на массивные, глубокие железобетонные фундаменты.
Расчет и исполнение этих фундаментов под конкретные грунтовые условия и требуемый уровень защиты напрямую влияют на общую результативность устройства, так как именно фундамент обеспечивает передачу значительных ударных нагрузок в грунт.
Разновидности противотаранных устройств
Практика обеспечения безопасности использует несколько конструктивных типов ПТУ, различающихся принципом действия и установки.

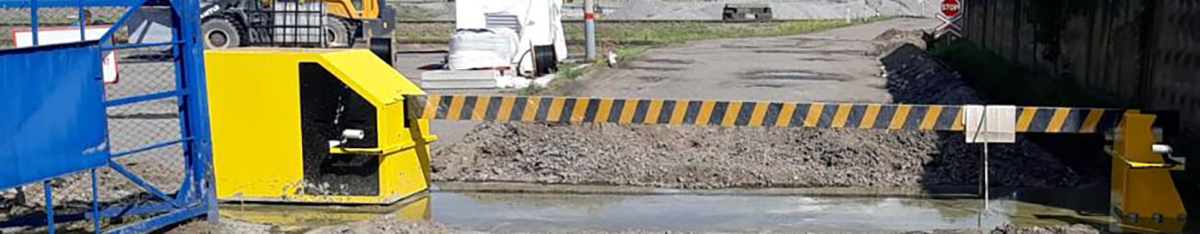

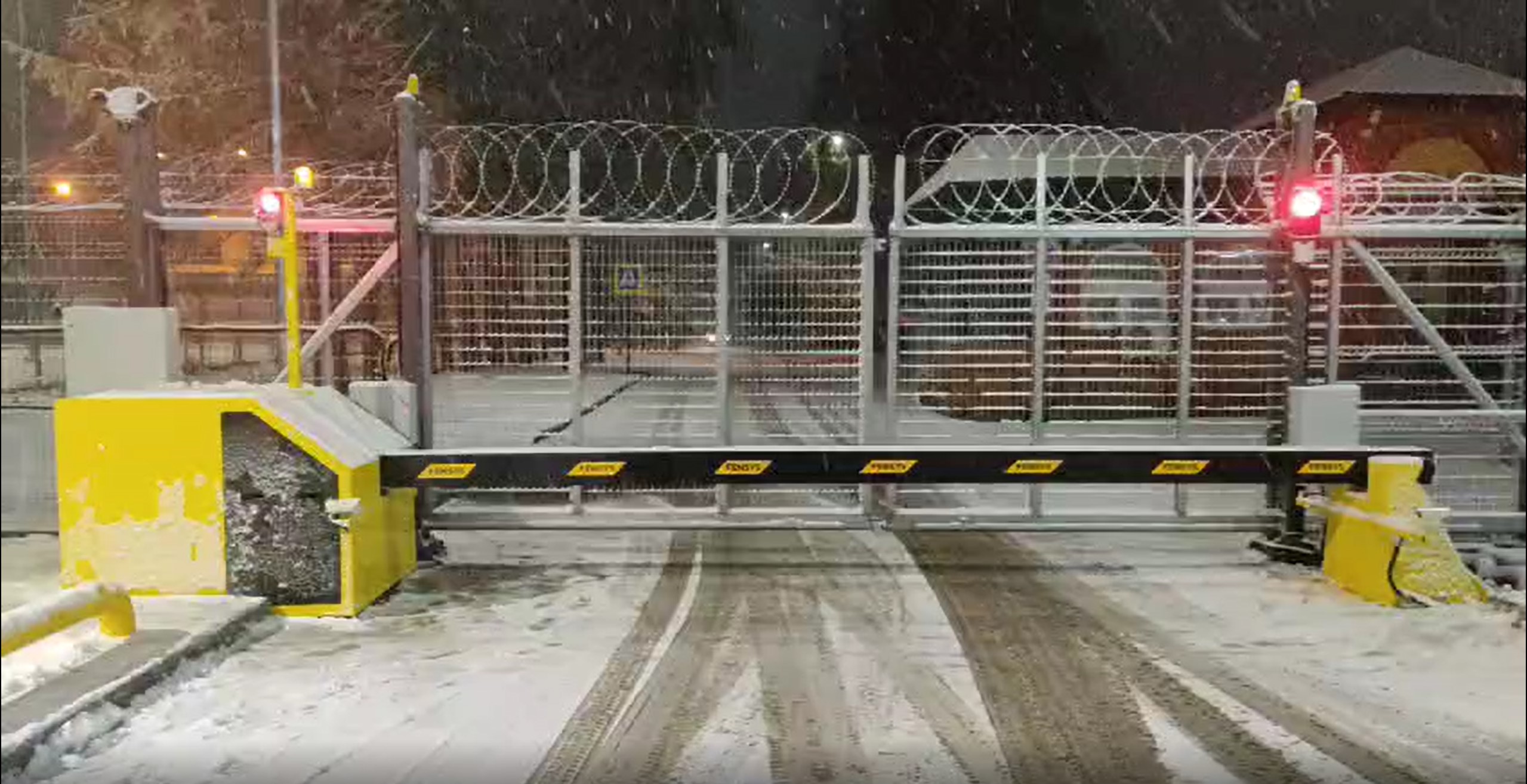

Наиболее распространены вертикально-подъемные ПТУ. Они состоят из усиленной стальной стрелы, поднимаемой вертикально гидравлическим или электромеханическим приводом для блокировки проезда. При ударе стрела деформируется в запланированных зонах, но за счет троссовой системы энергия удара поглощается. Такие устройства классифицируются по сертифицированному уровню останавливаемой угрозы, определяющему максимальную массу и скорость транспортного средства (например, до 3,5 тонн или до 20 тонн, как в линейке ПТУ от FENSYS.
Другой тип – подземные ПТУ (столбики, стойки). В неактивном состоянии они скрыты ниже уровня дорожного покрытия, а при активации выдвигаются вверх, создавая барьер. Их преимущество – скрытность и сохранение архитектурного облика объекта в обычном режиме, однако монтаж сложен и требует подготовки котлована с дренажной системой. Они также соответствуют определенным уровням защиты по массе ТС.
Поворотные ПТУ (барьеры) состоят из одной или нескольких секций, поворачивающихся вокруг вертикальной оси для перекрытия проезда. Они могут устанавливаться как на поверхности, так и с частичным заглублением и обеспечивают широкий проезд в открытом положении. Горизонтально-раздвижные ПТУ (секционные ворота) представляют собой усиленные секции, откатывающиеся вбок по направляющим. Они применяются для перекрытия широких проездов и характеризуются высокой прочностью всей конструкции, включая направляющие и фундаменты. Для особо ответственных объектов могут применяться гибридные системы, комбинирующие разные типы ПТУ (например, подземные столбики с вертикальной балкой) для создания многоуровневой защиты.
Системная интеграция в охранный комплекс
Функциональность противотаранных устройств максимальна при их интеграции в единый комплекс технических средств охраны (КТСО) объекта. Такая интеграция предполагает несколько направлений взаимодействия. ПТУ должны получать команды на подъем/опускание или выдвижение/уборку исключительно от системы контроля и управления доступом (СКУД), и только после успешной верификации права проезда.
Необходимо тесное взаимодействие с системами видеонаблюдения (СОТ): камеры на КПП обеспечивают визуальный контроль процесса проезда, фиксацию попыток несанкционированного въезда и документирование работы ПТУ при срабатывании. Интеграция позволяет, например, автоматически наводить камеры на зону проезда при активации ПТУ или тревоге. Срабатывание ПТУ на удар немедленно генерирует тревожный сигнал, передаваемый на пульт охраны, инициируя соответствующий протокол действий службы безопасности.
Современные ПТУ оснащаются встроенными датчиками (деформации, удара, положения), передающими данные о статусе устройства в реальном времени. Централизованное управление всеми элементами КТСО, включая ПТУ, их статус и тревожные события, удобно осуществлять через единый программно-аппаратный интерфейс, такие как комплекс "Панорама".
Подобные системы позволяют не только управлять устройствами и визуализировать их состояние, но и автоматически запускать сложные сценарии безопасности при срабатывании ПТУ: блокировку смежных проездов или ворот, включение тревожного освещения и звукового оповещения, немедленное оповещение групп быстрого реагирования и передачу всех сопутствующих данных (видео, статус других систем) на пульт.
Противотаранные устройства являются обязательным инженерным элементом системы физической защиты периметра и КПП объектов с высокими требованиями к безопасности.
Их работа в соответствии с требованиями, подтвержденная сертификацией и натурными испытаниями на конкретный уровень угрозы (масса/скорость ТС), профессиональный расчет и монтаж фундамента, а также глубокая интеграция в единую охранную инфраструктуру объекта, включая автоматизацию сценариев реагирования, формируют требуемый уровень противодействия несанкционированному проникновению транспорта. ПТУ функционируют именно как часть многоуровневой системы защиты, взаимодействуя с ограждениями, СКУД, видеонаблюдением, системами оповещения и силами охраны.
