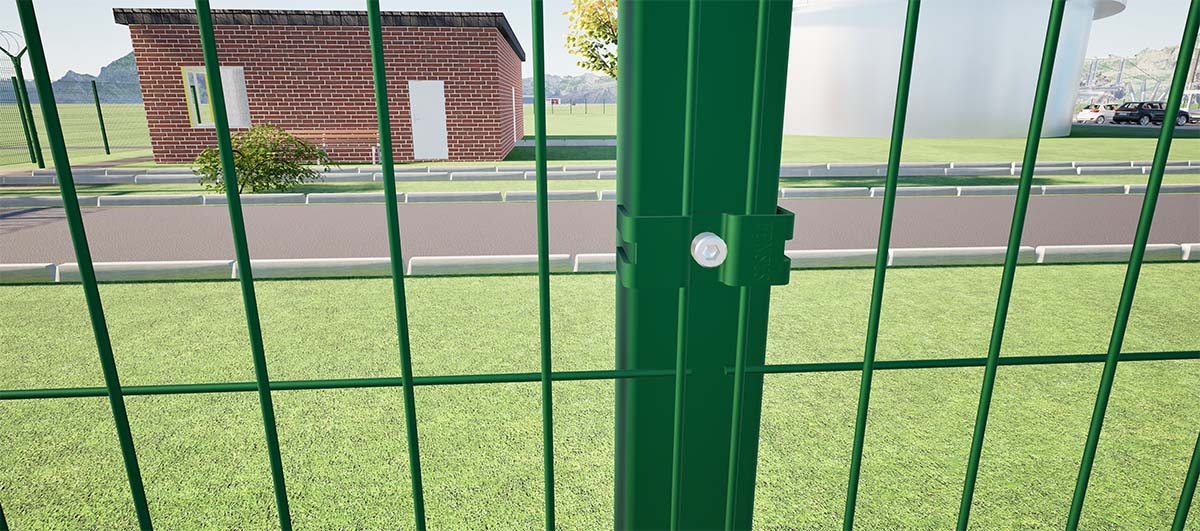

Выбор способа крепления сетчатых панелей к опорным столбам определяется проектной документацией. Инженер-конструктор на этапе проектирования рассчитывает тип и количество крепежных элементов, исходя из параметров ограждения: высоты конструкции, ветровых и эксплуатационных нагрузок. На основе этих расчетов в проекте указываются конкретные технические решения и требования к монтажу.
Все применяемые способы крепления должны строго соответствовать проектной документации, а корректность их исполнения контролироваться сотрудниками подрядных организаций по монтажу периметральных ограждений.
Крепежные элементы для монтажа сетчатых панелей к столбам- основаниям.

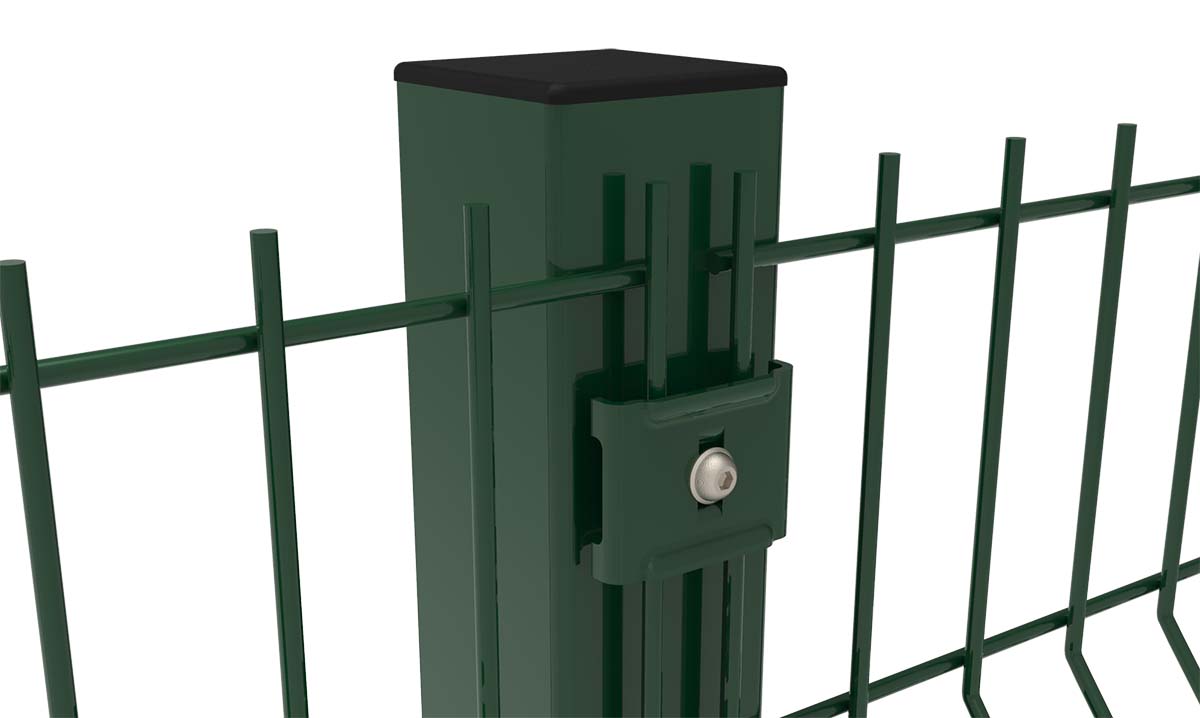

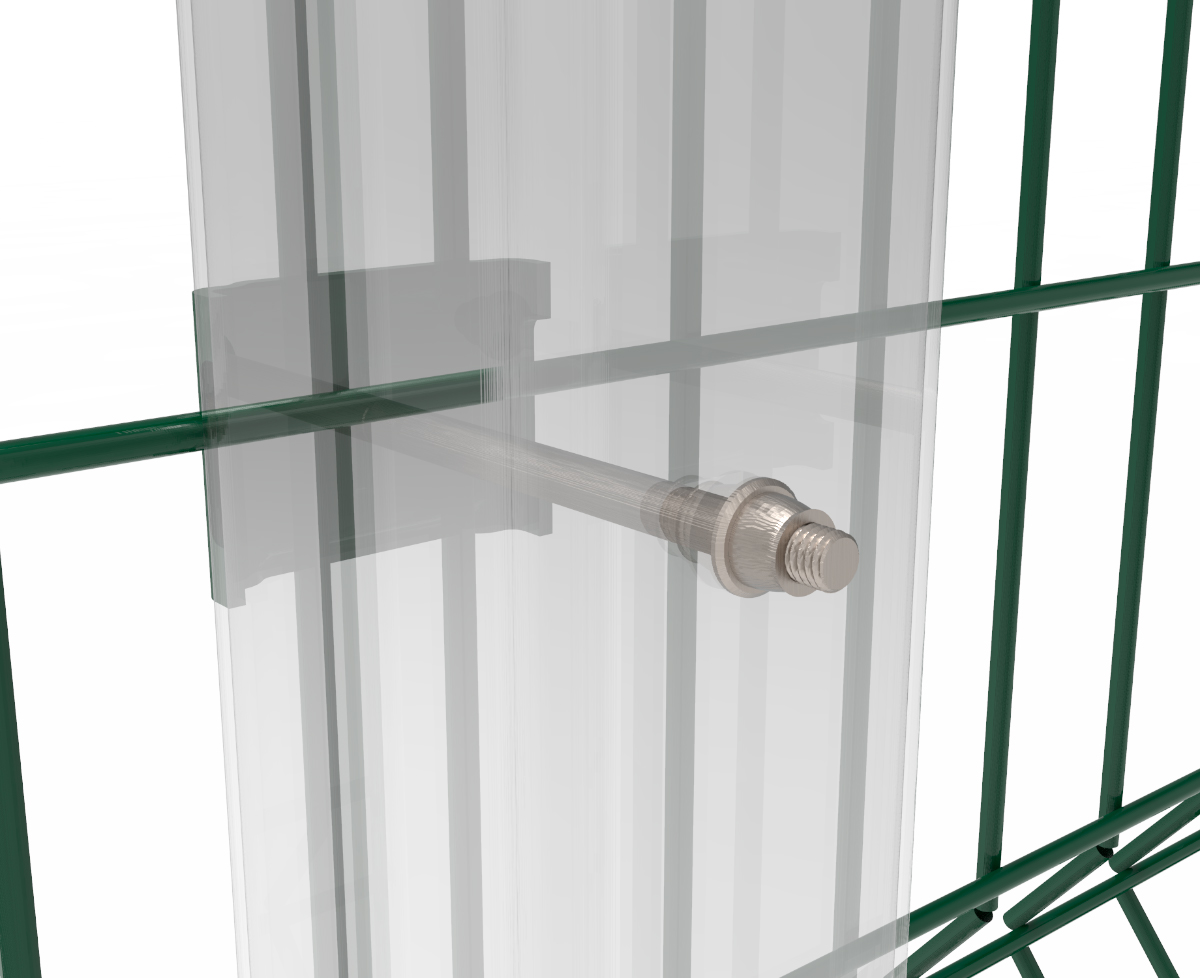

Крепежные скобы для сетчатого ограждения.
В зависимости от типа отверстия и профиля столба, может комплектоваться либо болтом с шестигранной головкой для сквозных отверстий, либо винтом для резьбовых отверстий.
Применяются для монтажа сетчатой панели к столбу из профиля шириной 40, 60 или 80 мм. Глубина профиля столба не имеет значения.
Достоинства:

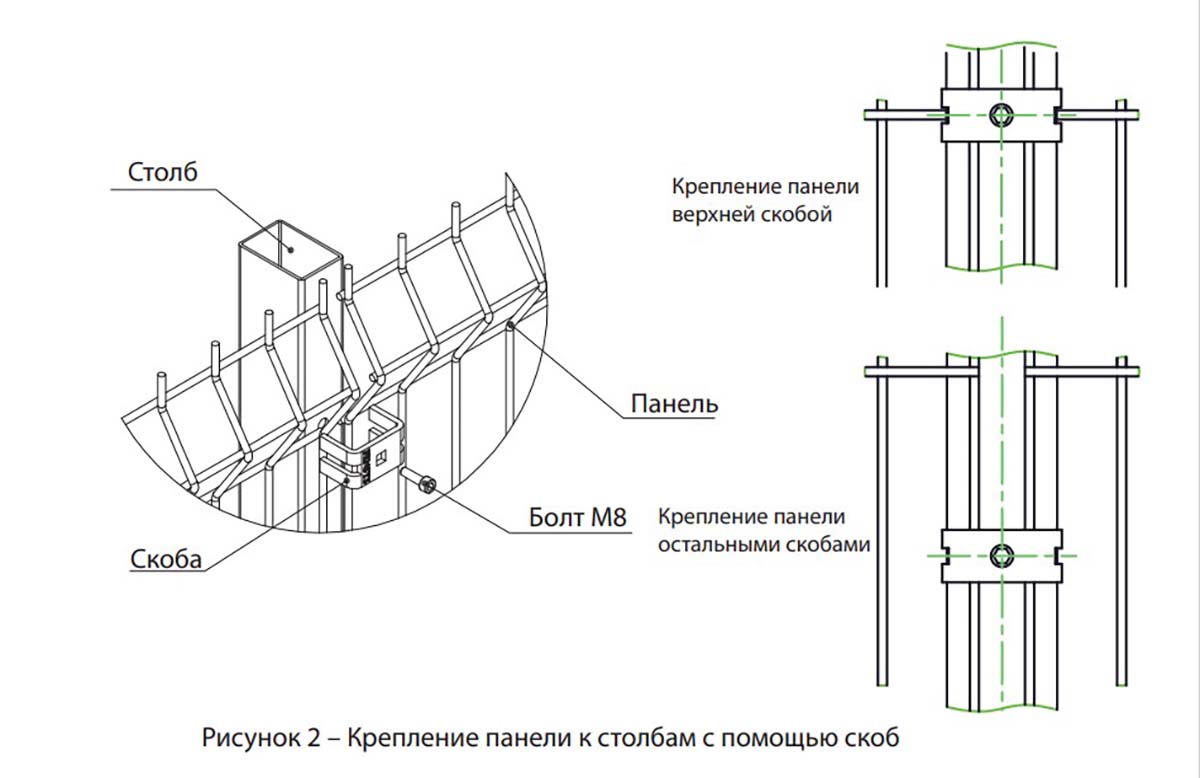

- За счет предварительно созданных отверстий в столбе упрощается монтаж, при этом отверстие для скобы на высоте ~ 1,2 – 1,5 м сверлится таким образом, чтобы прорезь скобы попала в горизонтальный пруток панели. Таким образом, стоя на земле, монтажник может закрепить и подвесить панель на одной скобе. Далее, крепить панель один без посторонней помощи.
- Возможность организации антивандальных решений: при креплении болтом применяется срывная гайка, при креплении винтом – рассверловка внутреннего шестигранника на завершающих этапах монтажа.
Недостатки:
- Необходимость установки дополнительного столба на поворотах;
- В условиях перепада высоты могут возникать проблемы с попаданием отверстия на изгиб панели или «ушей» скобы в горизонтальный пруток (данная проблема решается вертикальным смещением панели);

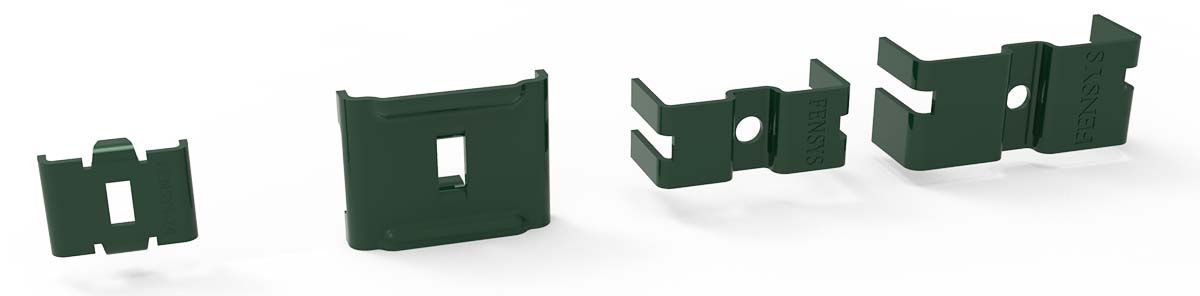

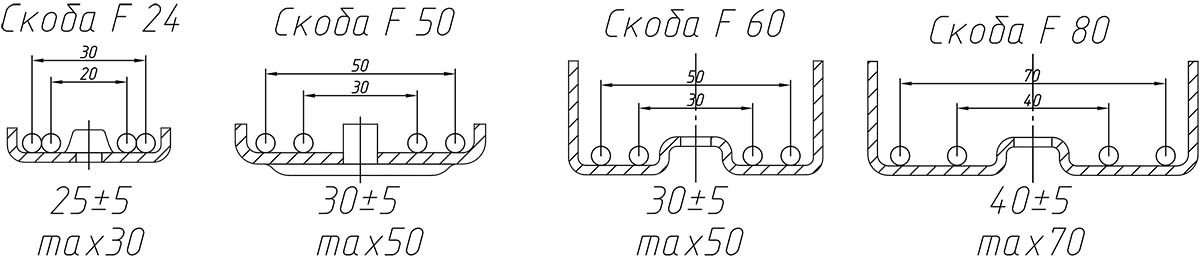

Виды крепежных скоб для забора:

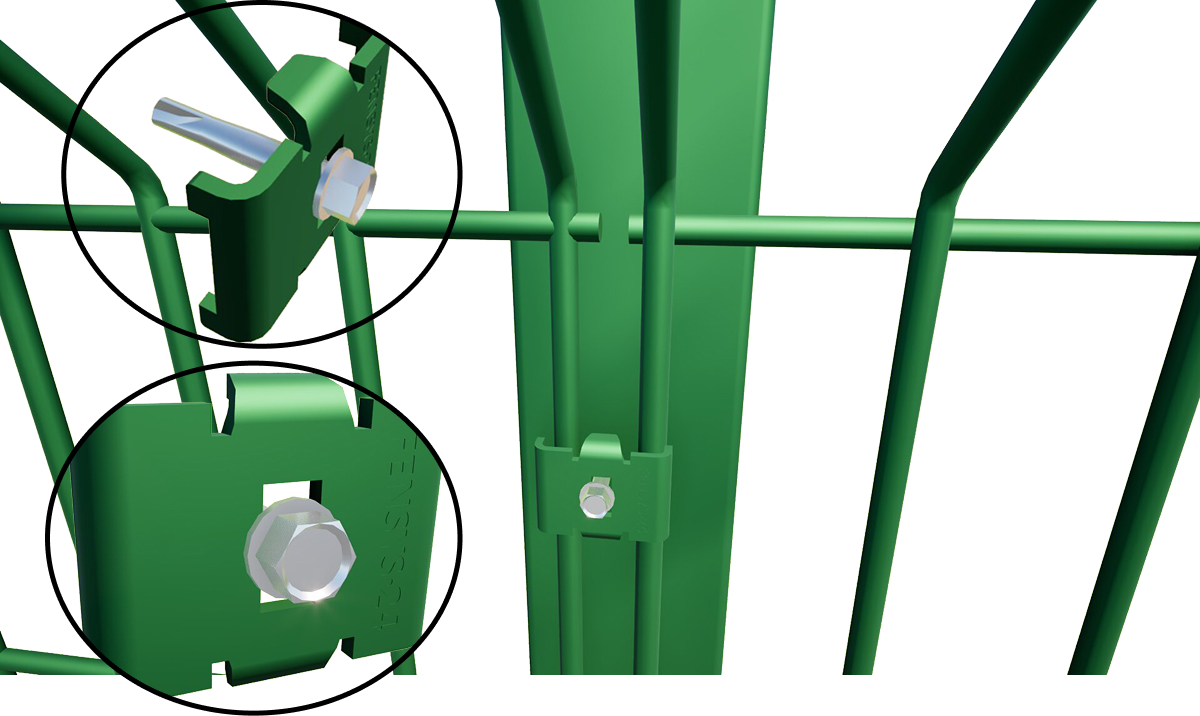

Скоба F24. Предназначена для крепления панели к столбу SMART (40х60) в резьбовые отверстия М6. Комплектуется винтом М6х20.

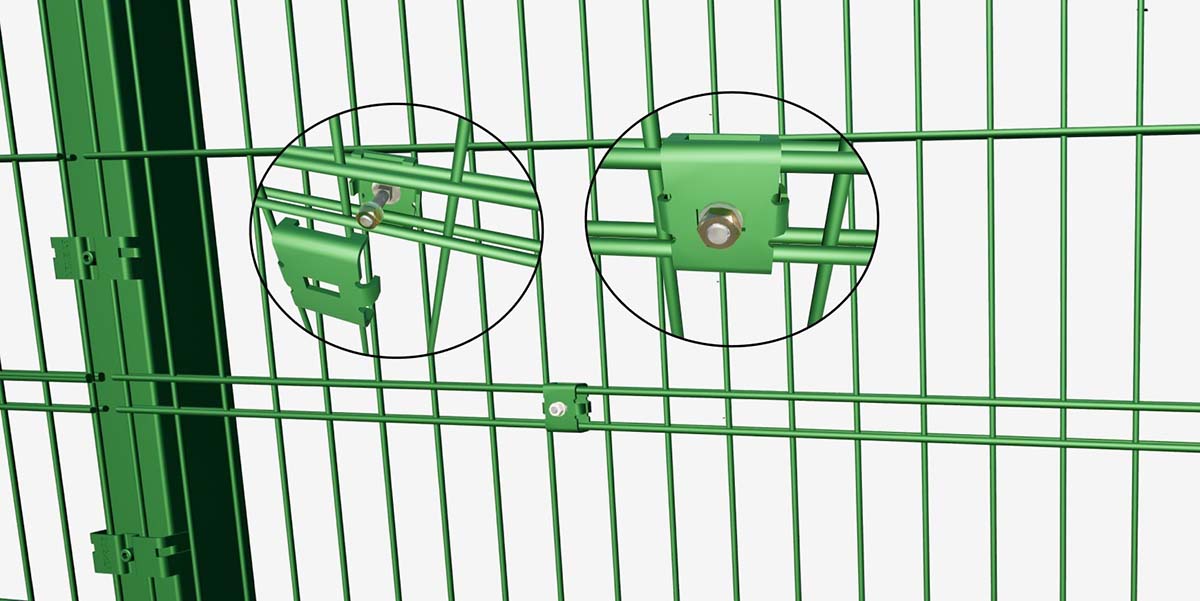

Скоба F24 также используется для межпанельного крепления (2 скобы, болт М6 с квадратным подголовником, гайка, шайба).
Допустимо применение скобы F24 на столбах без резьбовых отверстий с использованием кровельных саморезов.
Вариации:
Скоба+ винт ISO7380 М6, Скоба + Кровельный саморез 5,5х32

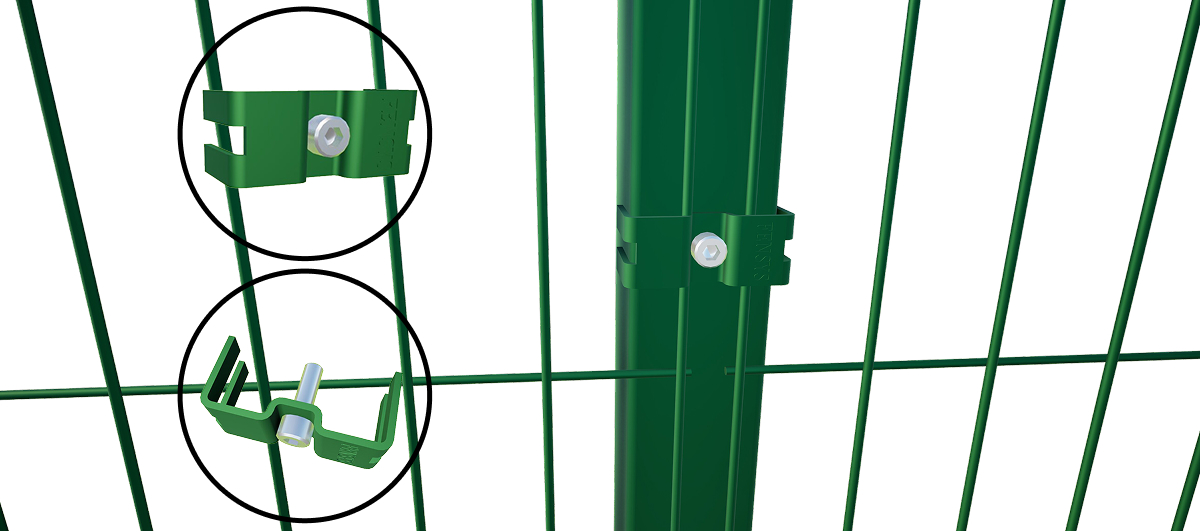

Усиленная скоба F50 изготавливается из 3 мм металла. Сформированные при штамповке рёбра жёсткости и дополнительные центральные упоры значительно повышают прочность скобы F50.
С помощью новой скобы более удобно осуществлять монтаж систем ограждений FENSYS на столбах с большим сечением. Особенно скоба F50 удобна при решении проблемы перепада высот.
Вариации:
Скоба + Винт ISO 7380 М8, Скоба+ Болт DIN 603+Гайка М8.

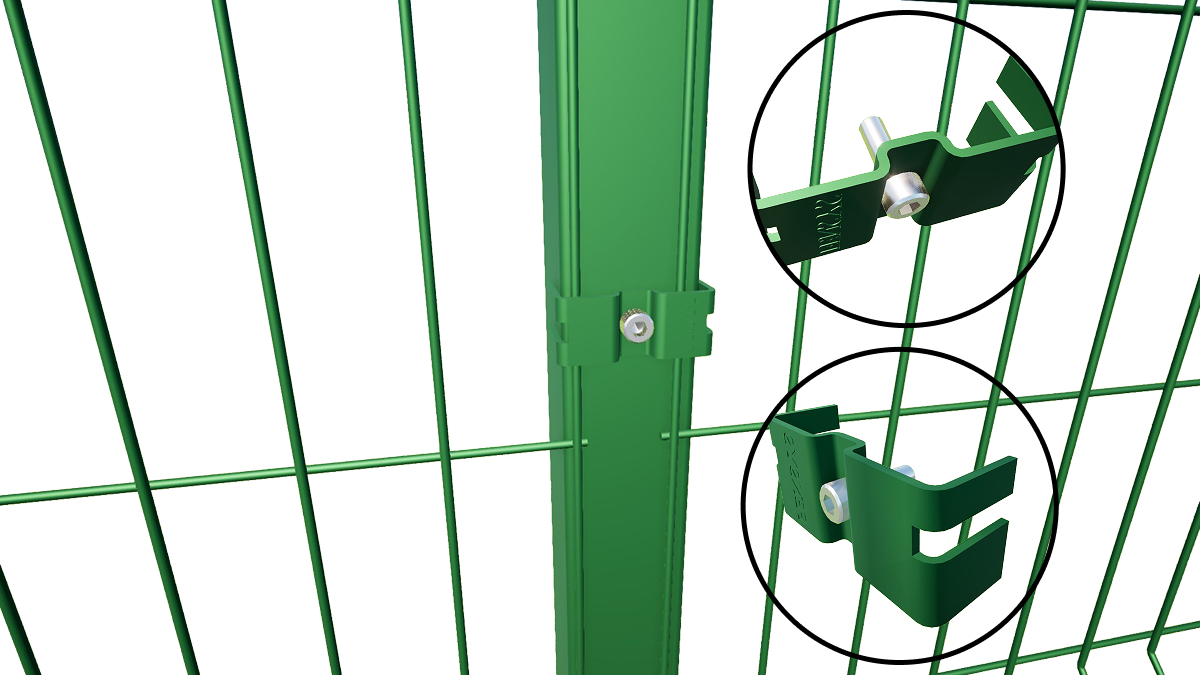

Скоба 60 и 80 усиленные. предназначены для крепления панели к столбу, профилем 60 и 80 мм. Отличаются особой прочностью.
Скоба 60 комплектуется: Болт DIN933+Гайка М8 или Винт DIN 912 М8
Скоба 80 комплектуется Болт DIN933+Гайка М8 или Винт DIN 912 М8

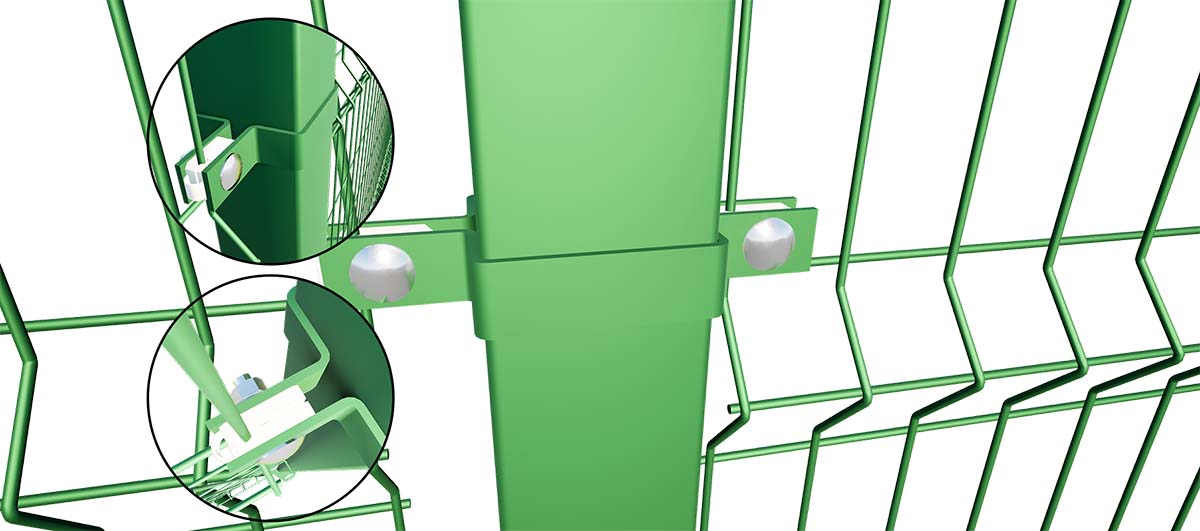

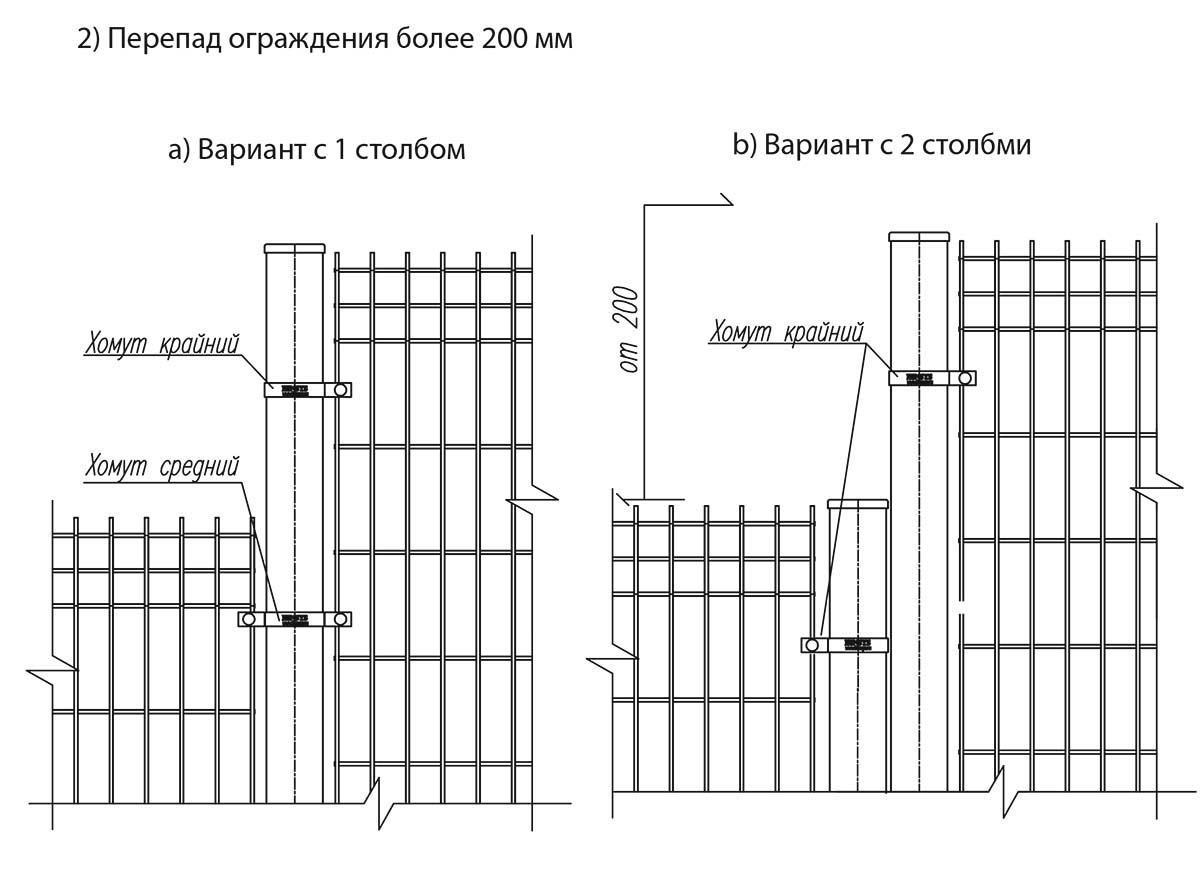

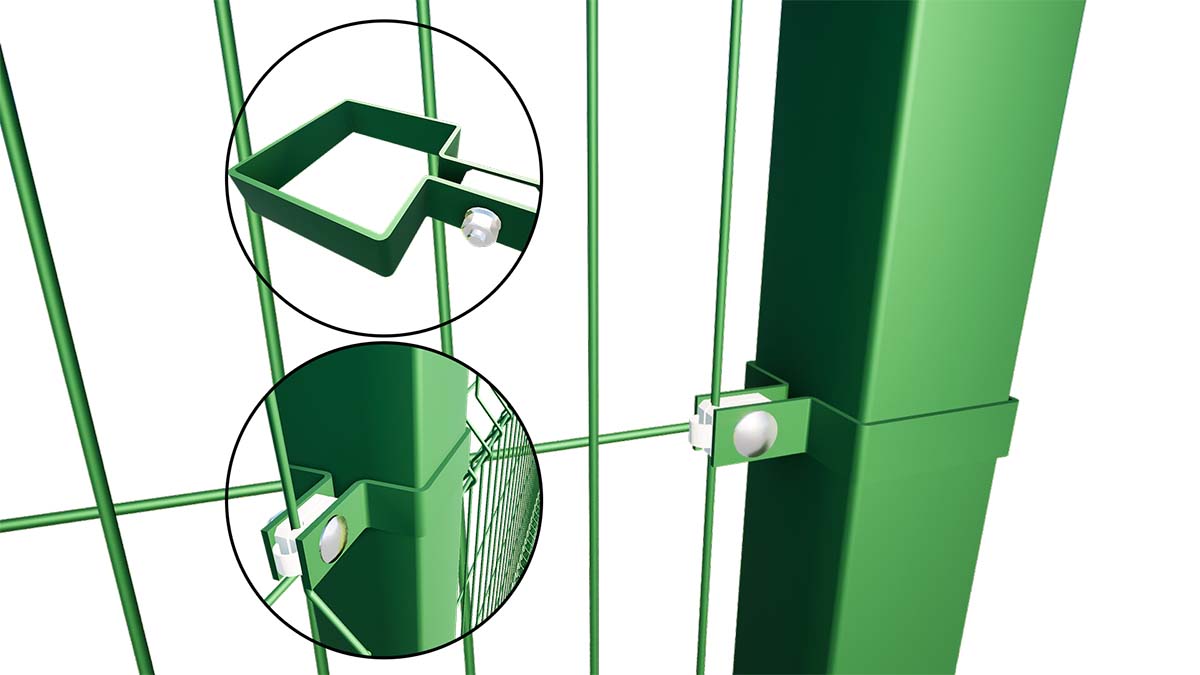

Крепежные хомуты для сетчатых ограждений. Предназначены для крепления сетчатой панели к профильным столбам сечением 40, 60 или 80 мм с учетом их монтажной глубины.
Конструкция крепежа обеспечивает фиксацию несущего прутка без нарушения защитно-декоративного порошкового покрытия.
Технология хомутового крепления позволяет вести монтаж без сверления отверстий, что предотвращает очаги коррозии и повышает долговечность ограждающей конструкции.
- Продольная форма монтажного отверстия вкладыша обеспечивает регулировку положения в диапазоне ±20 мм, компенсируя возможные отклонения и облегчая установку.;
- Пружинный эффект конструкции обеспечивает временную фиксацию хомута на стойке без использования болта.
- Это позволяет установить все хомуты по разметке, а затем произвести окончательную сборку метизами.
- Квадратное отверстие в хомуте FENSYS удерживает головку болта со стороны панели, что позволяет проводить фиксацию одной гайкой с обратной стороны. Данное решение исключает необходимость удержания болта ключом и минимизирует трудозатраты.
- Совместимость с антивандальными гайками обеспечивает защиту от несанкционированного доступа. При монтаже контролируемая часть гайки срезается, а оставшийся элемент невозможно демонтировать стандартным инструментом.
Не рекомендовано использование хомутов с полиэтиленовым вкладышем в северных районах (предельно низкие температуры).
Специально для северных регионов, где не редко встречаются повышенные горизонтальные и вертикальные нагрузки, в FENSYS было разработано специализированное усиленное крепление «ПОЛЮС»
Все крепежные скобы и хомуты производства FENSYS изготовлены из качественной, горячеоцинкованной стали.
Выбор конкретного типа крепежа — скоб или хомутов — является индивидуальной инженерной задачей. Он осуществляется на основе проекта, который учитывает совокупность факторов: ветровые и эксплуатационные нагрузки, высоту конструкции, специфику профиля опорных столбов, а также географическое расположение объекта и сопутствующие климатические условия.
Окончательное решение всегда должно базироваться на техническом расчете и строгом соответствии требованиям проектной документации, что гарантирует надежность, долговечность и безопасность всей ограждающей конструкции.
