Актуальность проблемы физической защиты объектов ТЭК подтверждается оперативными данными. По открытым оценкам, более десятка российских нефтеперерабатывающих заводов подверглись атакам беспилотных летательных аппаратов за последние несколько недель. С начала специальной военной операции совершено около полусотни налётов. Далеко не все из них были отражены, а пострадавшие предприятия вынуждены сокращать объёмы переработки в связи с проведением внеплановых ремонтных работ. Эти инциденты наглядно демонстрируют уязвимость критической инфраструктуры и подтверждают необходимость создания многоуровневых систем защиты, где физические барьеры являются последним непреодолимым рубежом.
Обеспечение безопасности объектов нефтехранилищ и терминалов требует комплексного подхода, основанного на радиоэлектронной защите от дронов (РЭБ) и физических укрытиях от атак дронов.
С введением в действие с 25 декабря 2024 года свода правил СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования», разработка таких систем получила единую нормативную основу.
Данный документ устанавливает требования к проектированию защитных ограждающих конструкций (ЗОК) для зданий, строений и сооружений различного назначения. Конструкции, предназначенные для этой цели, отличаются рядом технических и инженерных особенностей, обусловленных характером угрозы и условиями эксплуатации на таких объектах.
Беспилотники используются для проведения разведки, включая съемку критической инфраструктуры для последующего анализа уязвимостей. Они несут прямую диверсионную угрозу, будучи носителями подрывных устройств для повреждения резервуаров с нефтепродуктами. Кроме того, они могут осуществлять радиоэлектронное подавление, нарушая работу систем автоматизации и управления технологическими процессами.

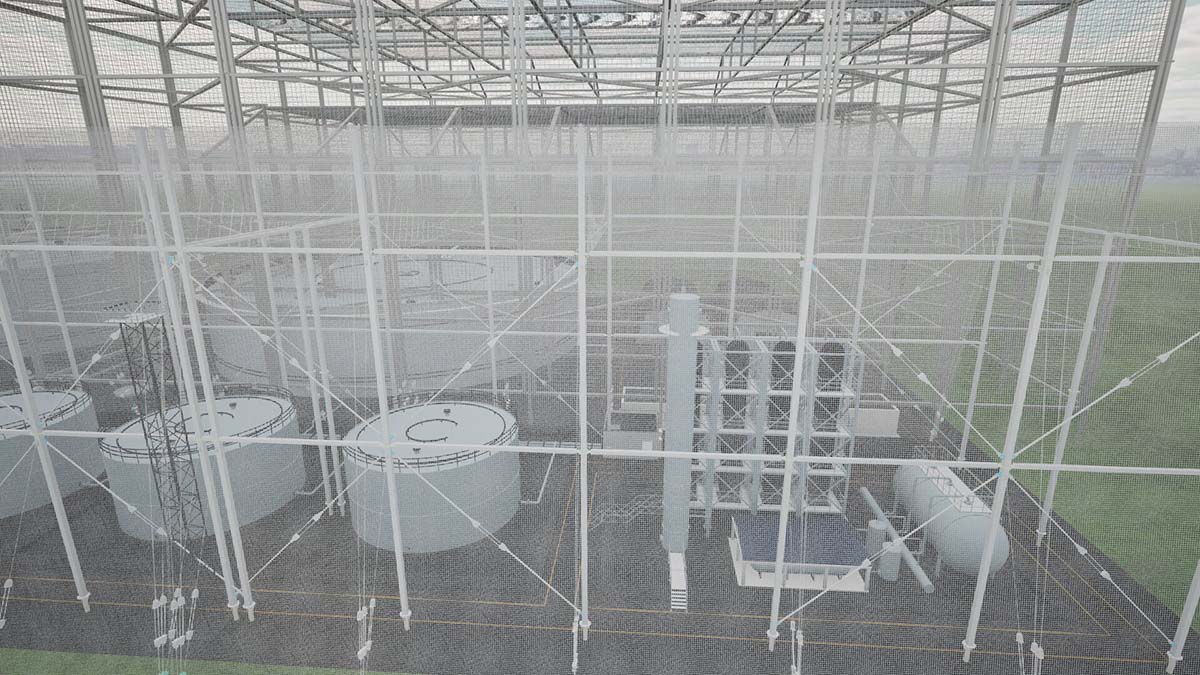

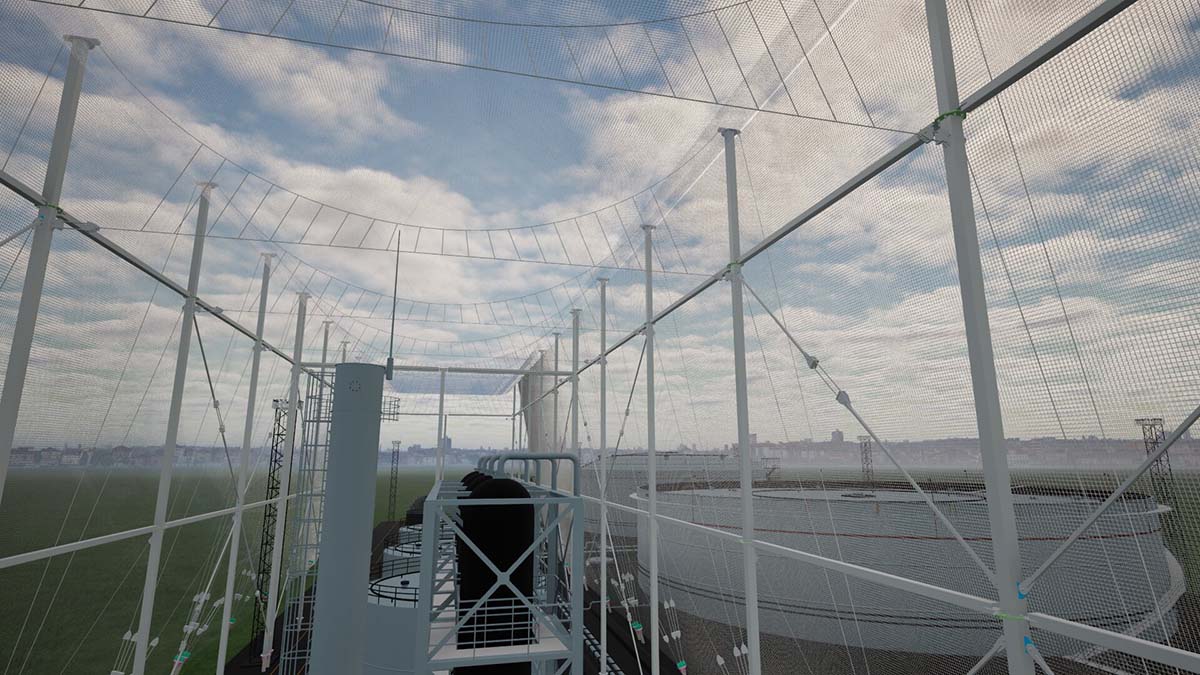

Основу физической защиты составляют стационарные защитные укрытия. Эти системы представляют собой каркасные конструкции, которые монтируются непосредственно над охраняемыми зонами — резервуарами, технологическими модулями или зонами погрузки. Каркас выполняется из высокопрочных материалов, устойчивых к механическим воздействиям и коррозии. На него в зависимости от задачи закрепляется специализированная металлическая сетка или СВМПЭ, предназначенная для перехвата БПЛА. Конструкция может быть усилена противоосколочными матами.
Размер ячейки рассчитывается с учетом типовых размеров малых беспилотных аппаратов, предотвращая их проникновение внутрь периметра. Данная мера позволяет нейтрализовать угрозу до контакта с защищаемым объектом.
Конструкция укрытия проектируется с учетом потенциального кинетического воздействия. При столкновении с БПЛА система должна поглотить энергию удара без потери общей структурной целостности. Это достигается за счет архитектуры каркаса, распределяющей нагрузку, и свойств сетчатого полотна, которое демпфирует удар. Важной особенностью является то, что система физической защиты имеет независимый опорный контур и собственный фундамент. Конструкция не закрепляется на защищаемом объекте, что исключает передачу динамических нагрузок на его стены, перекрытия или технологическое оборудование в момент перехвата беспилотника. Вся энергия удара воспринимается и гасится в пределах собственной несущей рамы и фундаментного основания защитного укрытия.
Проектный расчет таких конструкций учитывает различные нагрузки:
- Кинетическую энергию удара БПЛА (масса, скорость).
- Воздействие воздушной ударной волны при детонации.
- Стандартные климатические нагрузки (ветер, гололед, снег).
- Собственный вес конструкции.
Для объектов, требующих защиты от осколочных поражающих элементов, применяются системы с дополнительными свойствами. Противоосколочные элементы выполняются в виде металлических матов или стенок, которые улавливают фрагменты разрушенного БПЛА.
Монтаж подобных систем на нефтебазах имеет свою специфику. Учитываются параметры существующих сооружений, требования пожарной безопасности и необходимость обеспечения доступа для технического обслуживания основного оборудования. Конфигурация укрытия может быть адаптирована под геометрию резервуаров, эстакад и трубопроводов. При этом расстояние между улавливающей конструкцией и защищаемым объектом должно исключать разрушающее воздействие воздушной ударной волны при подрыве боевой части БПЛА.
Проектный расчет таких конструкций учитывает различные нагрузки:
- Независимый несущий каркас: воспринимает и распределяет основные динамические нагрузки.
- Улавливающее полотно:сетка из высокопрочных материалов (стальная проволока, СВМПЭ) для непосредственного перехвата и удержания БПЛА.
- Фундаментное основание: обеспечивает устойчивость всей системы, не передавая нагрузки на защищаемый объект.
Использование стационарных укрытий является частью многоуровневой системы безопасности. Их применение в сочетании со средствами радиоэлектронного противодействия, системами обнаружения и физической охраны формирует комплексный барьер, повышающий устойчивость нефтебазы к современным угрозам воздушного пространства. Надежность конструкции напрямую влияет на непрерывность технологических процессов и сохранность материальных активов.
Физические барьеры выполняют роль последнего рубежа обороны. Они вступают в действие в тех случаях, когда средства радиоэлектронной борьбы и системы обнаружения по различным причинам не смогли предотвратить проникновение беспилотника на охраняемую территорию. В отличие от активных систем, которые могут быть подвержены техническим сбоям, радиоэлектронным помехам или адаптивным возможностям самих БПЛА, пассивные физические конструкции обеспечивают непрерывное и устойчивое к внешним воздействиям прикрытие критически важных объектов. Их работа не зависит от источников питания или алгоритмов обнаружения, что гарантирует постоянную готовность к перехвату цели в любой ситуации.
