Защита резервуаров от БПЛА и дронов: укрытия для топливных РВС объёмом 5-20 тыс. м³
Попадание дрона в топливный резервуар редко ограничивается локальным повреждением: взрыв пробивает стенку или крышу, горючая жидкость вытекает и воспламеняется, а огонь быстро переходит на соседние ёмкости - точечный удар превращается в каскадный пожар резервуарного парка. Поэтому защита резервуаров от БПЛА строится по принципу эшелонов: первыми работают ПВО и РЭБ, но если дрон их преодолел, последним рубежом остаются физические ограждающие конструкции - они принимают удар на себя и инициируют подрыв на безопасном расстоянии от объекта.
Проектирование, производство и монтаж укрытий для топливных резервуаров «под ключ» в соответствии с СП 542.1325800.2024.
Защита резервуаров от БПЛА и дронов для топливных ёмкостей решает задачу остановки беспилотника на безопасном для объекта расстоянии и минимизации разрушений после атаки. Речь идёт о пассивной защите, которая применяется как для отдельно стоящих резервуаров, так и для целых парков.
Что защищаем

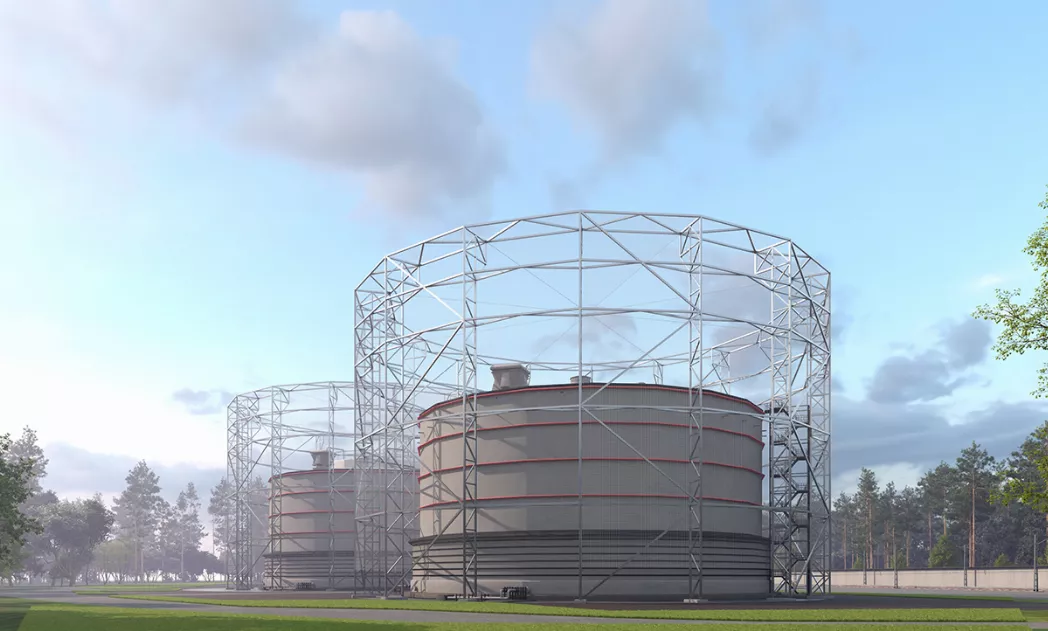

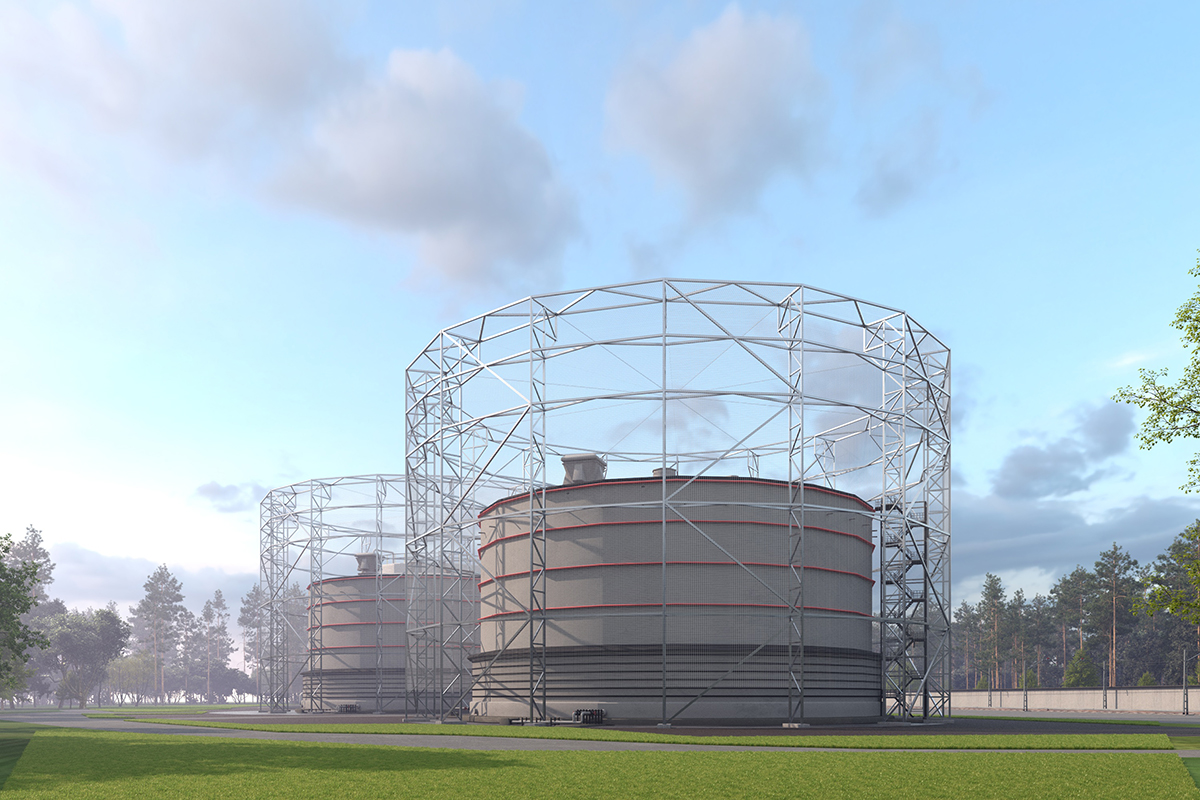

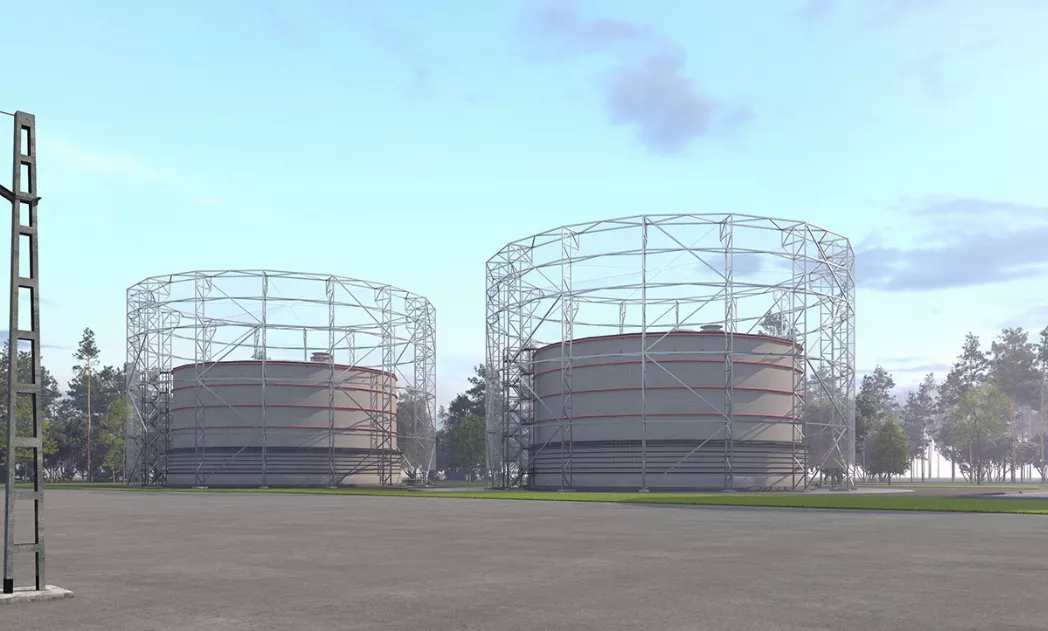

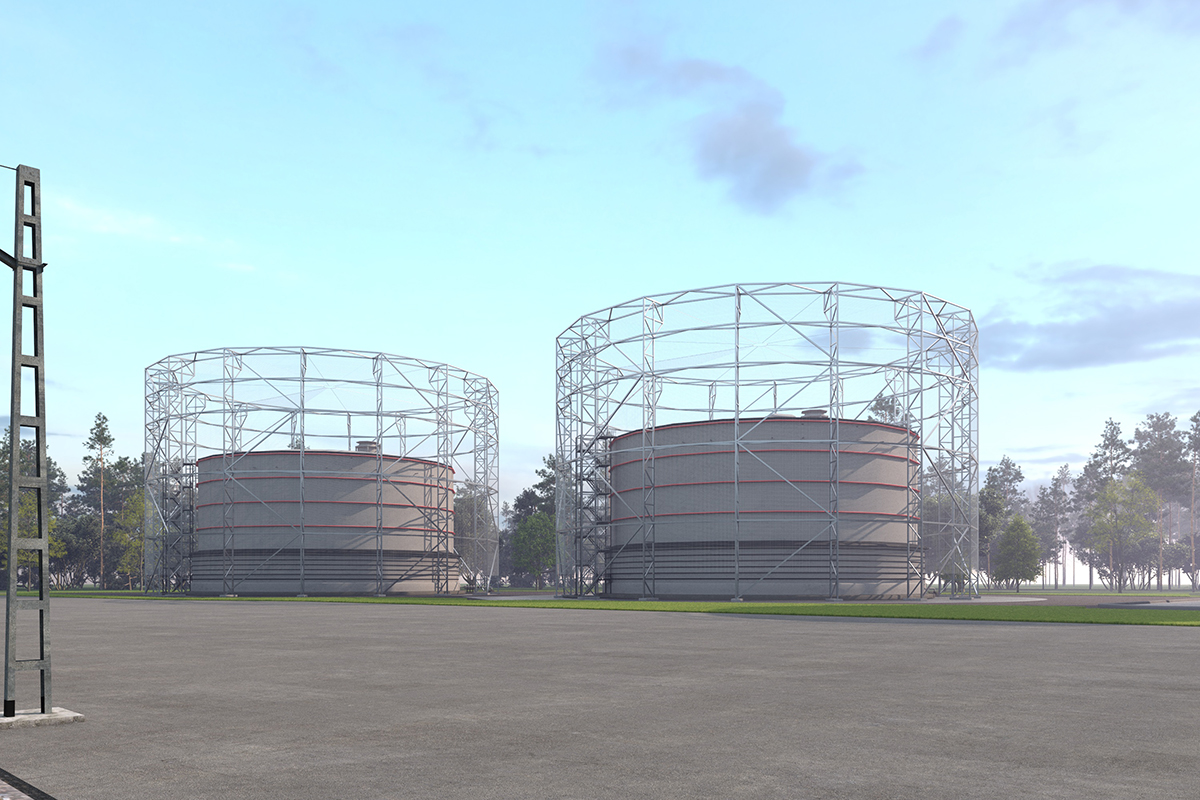

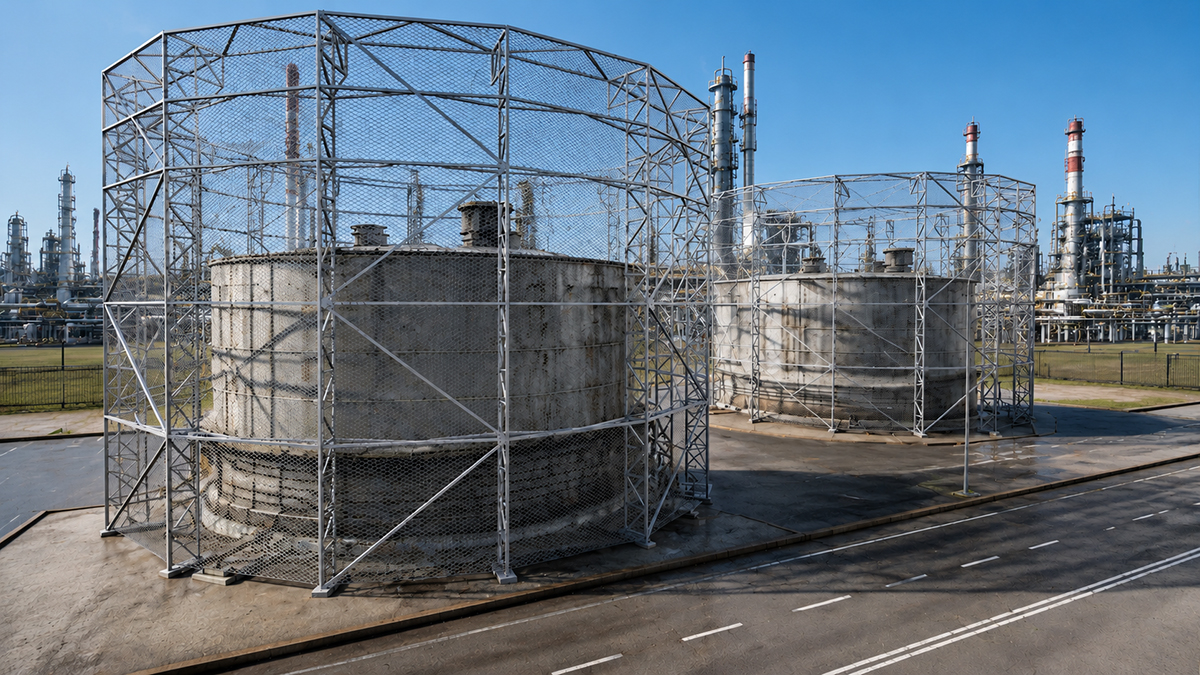

Для топливных резервуаров объёмом от 5 до 20 тыс. м³, FENSYS применяет укрытия цилиндрической формы на основе плоских сварных ферм. Сварка происходит на производстве, поэтому на объект поступают готовые фермы, а монтаж не требует сварочных работ - возгорание при установке на действующем резервуарном парке полностью исключено. Укрывающее полотно выполняется из СВМПЭ-сети или композитного материала.
Технические параметры укрытий резервуаров от БПЛА
При проектировании защиты резервуаров от БПЛА учитываются геометрия объекта и уровень угрозы. Конструкции предназначены для резервуаров объёмом от 5 до 20 тыс. м³ и обеспечивают защищённость от 4-го до 2-го класса включительно. Укрытия могут выполняться в один или несколько контуров полотна.
Опоры устанавливаются на значительном расстоянии от резервуаров, что позволяет вынести защитные ограждающие конструкции (ЗОК) от корпуса и инициировать подрыв боевой части на дистанции, безопасной для объекта. Пассивная защита применяется как для отдельно стоящих ёмкостей, так и для парков резервуаров.
Безопасность самой конструкции
Укрытие не должно стать новой угрозой для объекта. В FENSYS используют самостоятельный фундамент, пожаробезопасные материалы. Предусматривается замена повреждённого сегмента без демонтажа всей конструкции.
Материалы укрывающего полотна
- прочность сопоставимая со сталью;
- слабогорючий материал;
- не образует осколков при детонации;
- ремонтопригодна: замена сегмента без демонтажа.
- малый вес;
- полностью негорючий материал благодаря пропиточному составу;
- подходит для объектов с повышенными требованиями к пожаробезопасности;
- устойчива к УФ-излучению и перепадам температур;
- рассчитана на эксплуатацию на открытом воздухе.
Оба материала рассчитаны на эксплуатацию на открытом воздухе и выдерживают ветровые и снеговые нагрузки, а также обледенение. Размер ячейки СВМПЭ-сети определяется паспортом угроз для конкретного объекта: доступны типоразмеры 5×5, 10×10, 20×20, 30×30, 40×40 и 50×50 см.
Экономика резервуарного парка
Объединение ферм в единую систему снижает удельную стоимость квадратного метра защищённой площади.

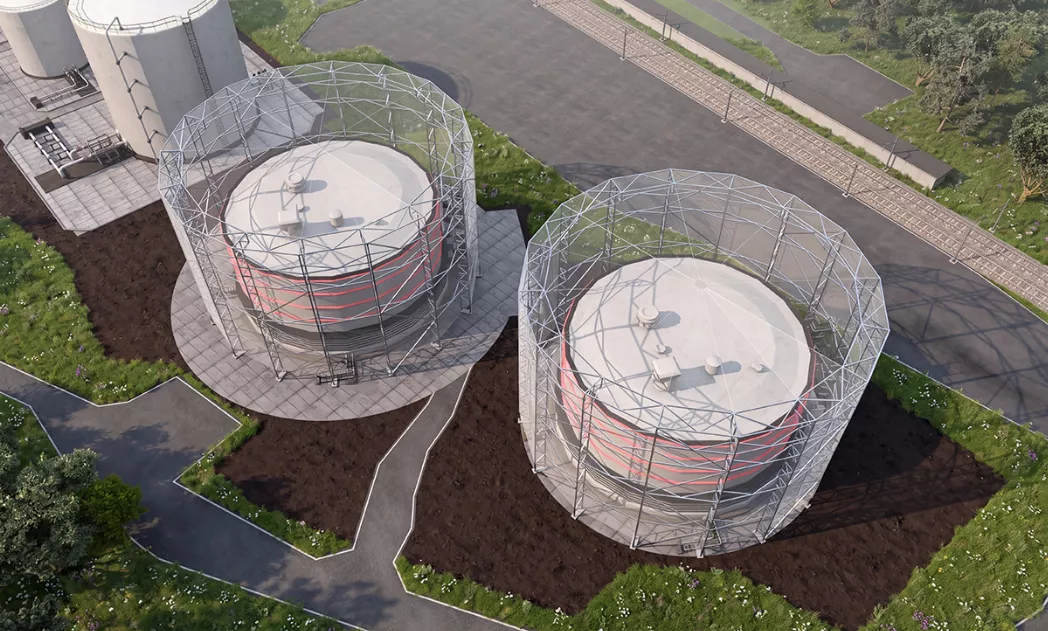

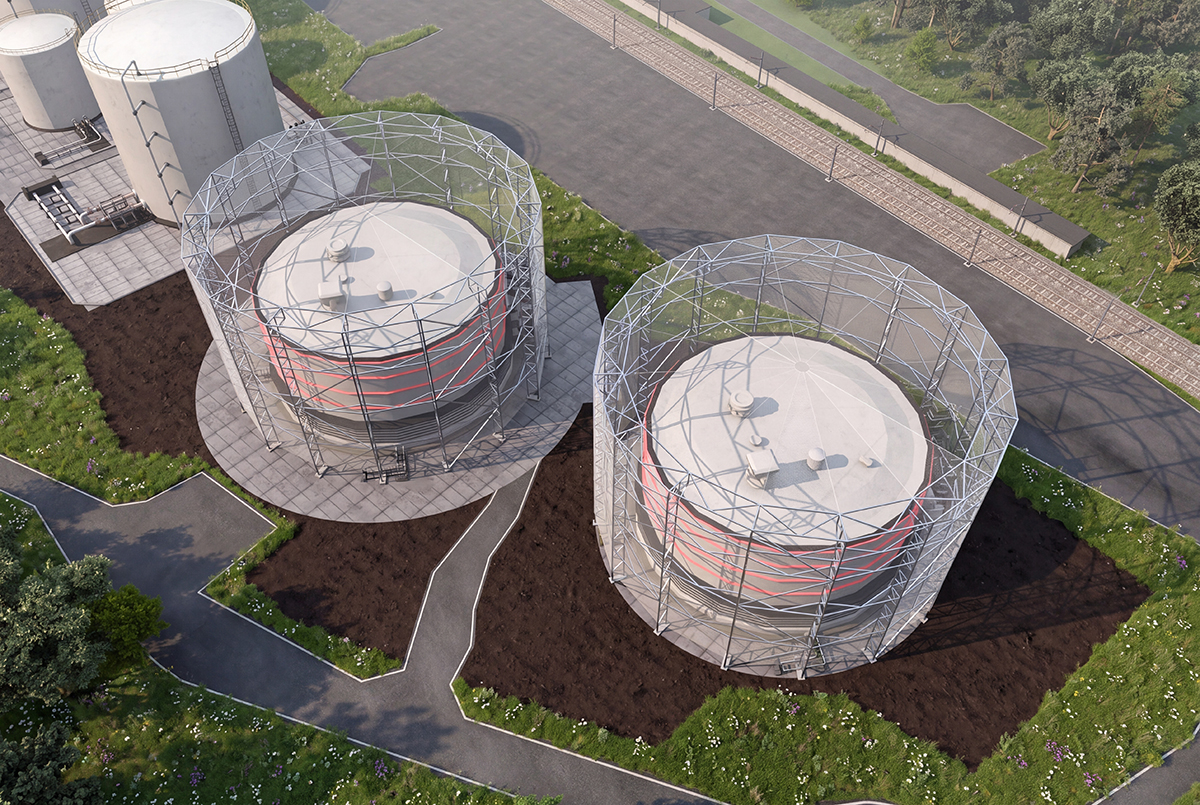

При парковом размещении ферменные конструкции объединяются в единую систему: это сокращает количество опор и снижает удельную стоимость квадратного метра защищённой площади. Расстояние между резервуарами внутри парка учитывается на этапе проектирования, чтобы укрытие работало как единый барьер.
Почему FENSYS
FENSYS предлагает только рабочие инженерные решения: прочностные характеристики ЗОК соответствуют расчётным значениям и подтверждены испытаниями, их параметры не завышаются. Укрытия для топливных резервуаров проектируются и производятся в соответствии с СП 542.1325800.2024. Каждый объект имеет индивидуальные параметры по габаритам, рельефу, возможным угрозам и классу защиты, поэтому защита резервуаров от дронов рассчитывается под конкретный запрос, а не по типовому шаблону.
Частые вопросы
Да. Конструкции ЗОК проектируются под перекрытие больших пролётов и любых по площади резервуарных парков - ограничения по размеру возводимой конструкции отсутствуют, а для крупных объектов применяются вантовые системы с пролётами до 70 метров.
В новой редакции СП 542.1325800.2024 появилась поправка: для защиты резервуаров допускается использовать не только металлические сети, но и СВМПЭ-сеть. FENSYS предлагает СВМПЭ как слабогорючий материал для укрывающего полотна - он не поддерживает горение и плавится без образования горящих капель, что критично для топливных объектов.
- материал - сверхвысокомолекулярный полиэтилен, сопоставимый по прочности со сталью;
- диаметр шнура - от 3 до 6 мм в зависимости от класса защиты;
- разрывная нагрузка шнура 5 мм - 1500 кгс;
- ячейки - от 5×5 до 50×50 см;
- слабогорючий материал;
- при детонации боеприпаса не образует осколков;
- ремонтопригодна: повреждённый сегмент меняется без демонтажа всей конструкции;
- устойчива к УФ-излучению, химии, перепадам температур, ветровым и снеговым нагрузкам, обледенению.
Да. FENSYS предлагает противоосколочные укрытия для РВС: полотно и конструкция рассчитываются так, чтобы принять на себя не только удар и взрывную волну, но и задержать осколки, не допустив их воздействия на корпус резервуара и расположенное рядом оборудование.
Сроки производства зависят от ряда факторов - загруженности инженерного отдела и производства, логистики и сложности конкретного проекта, поэтому называются после проработки технического задания.
