Укрытие портовой инфраструктуры, накопителей, топливных стендеров
Проектирование, производство и монтаж укрытий для портовой инфраструктуры, накопителей и топливных стендеров «под ключ» в соответствии с актуальными нормативными требованиями.

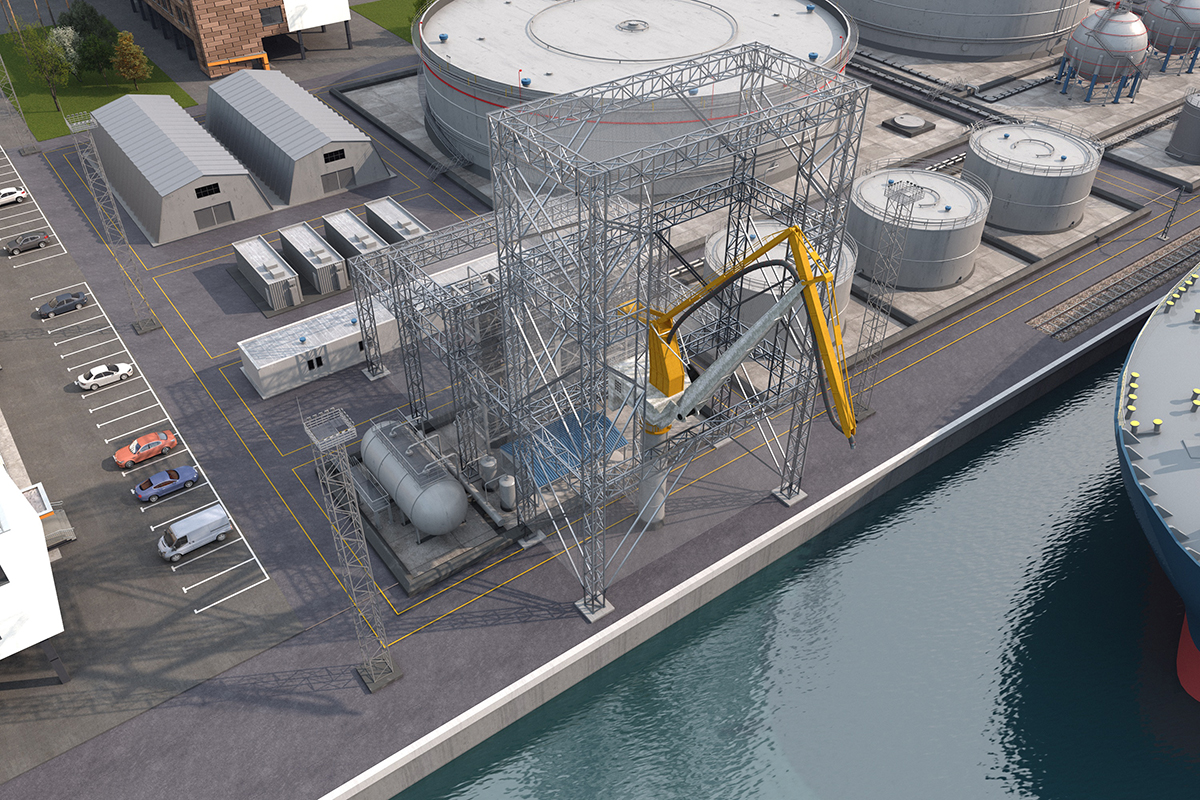

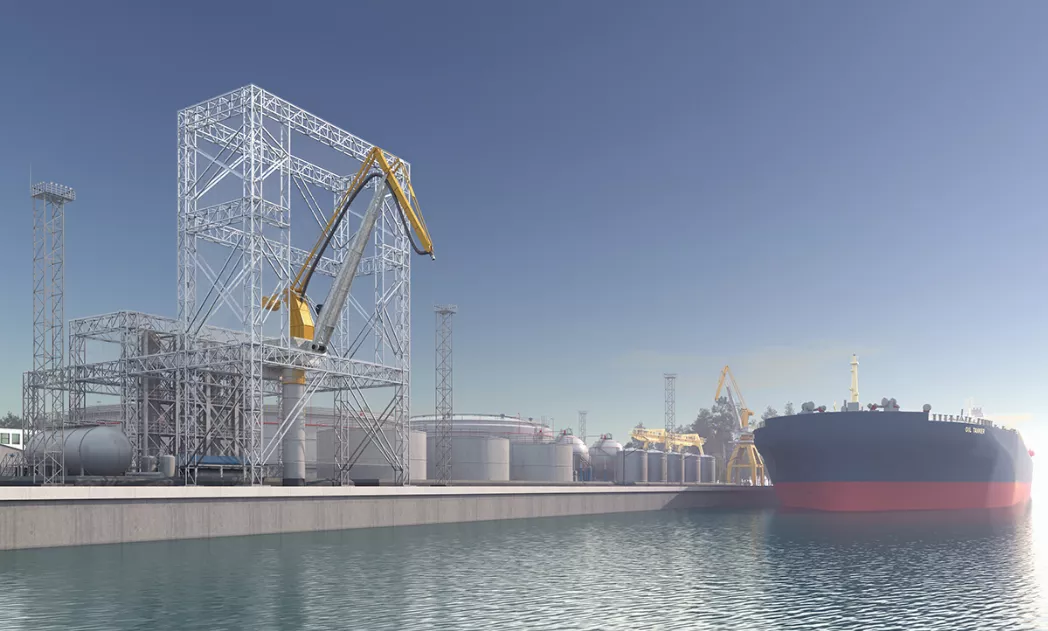

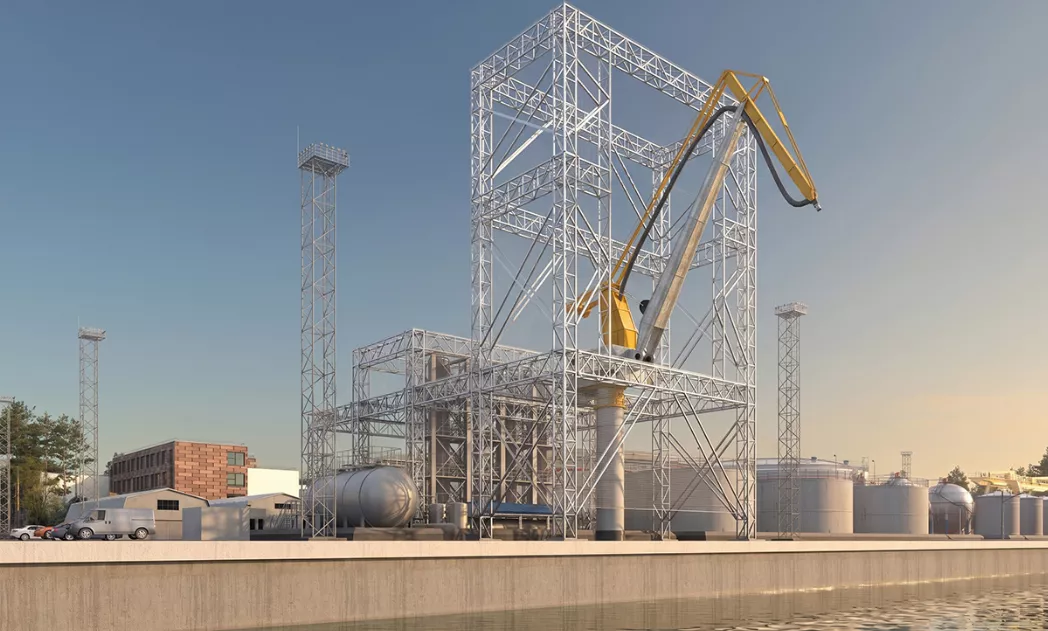

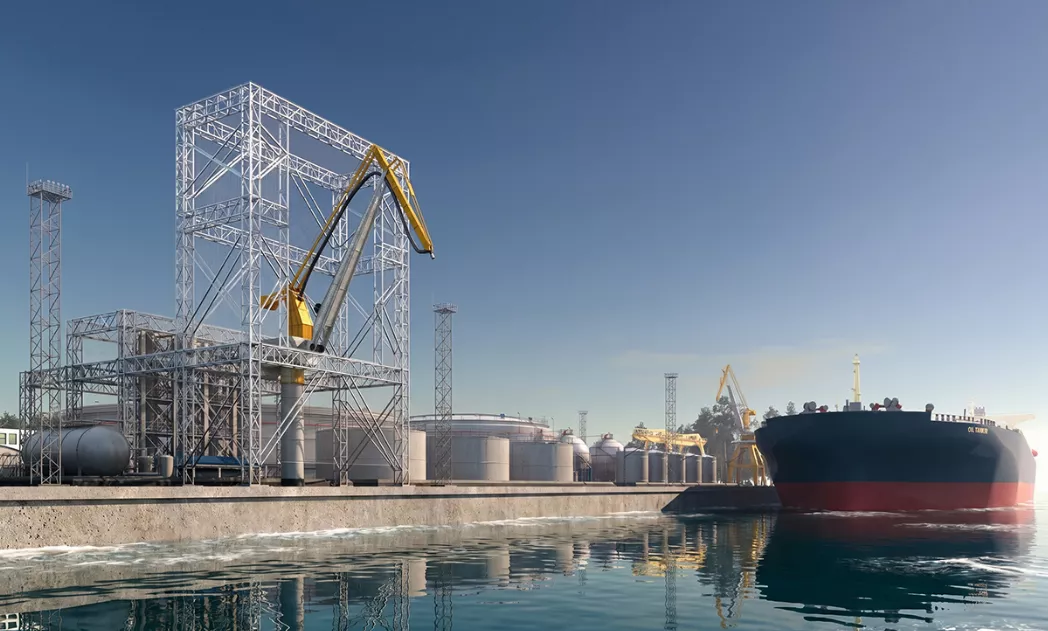

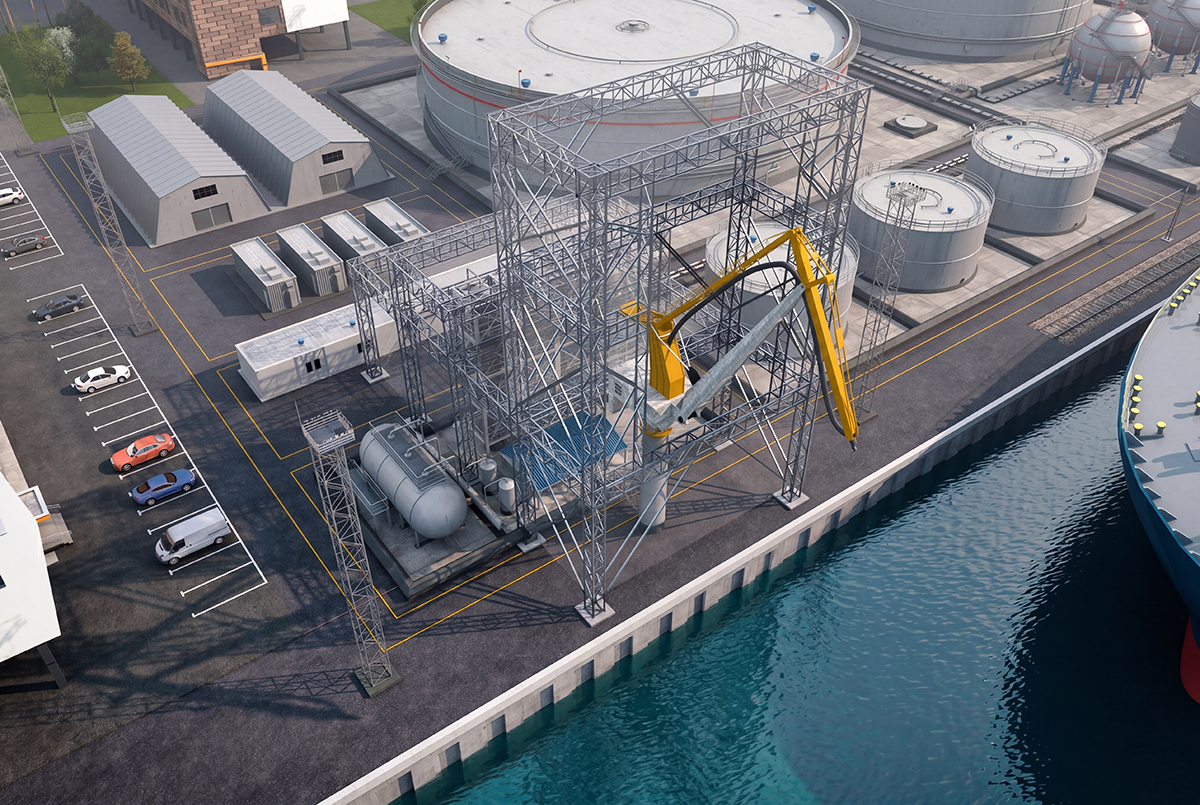

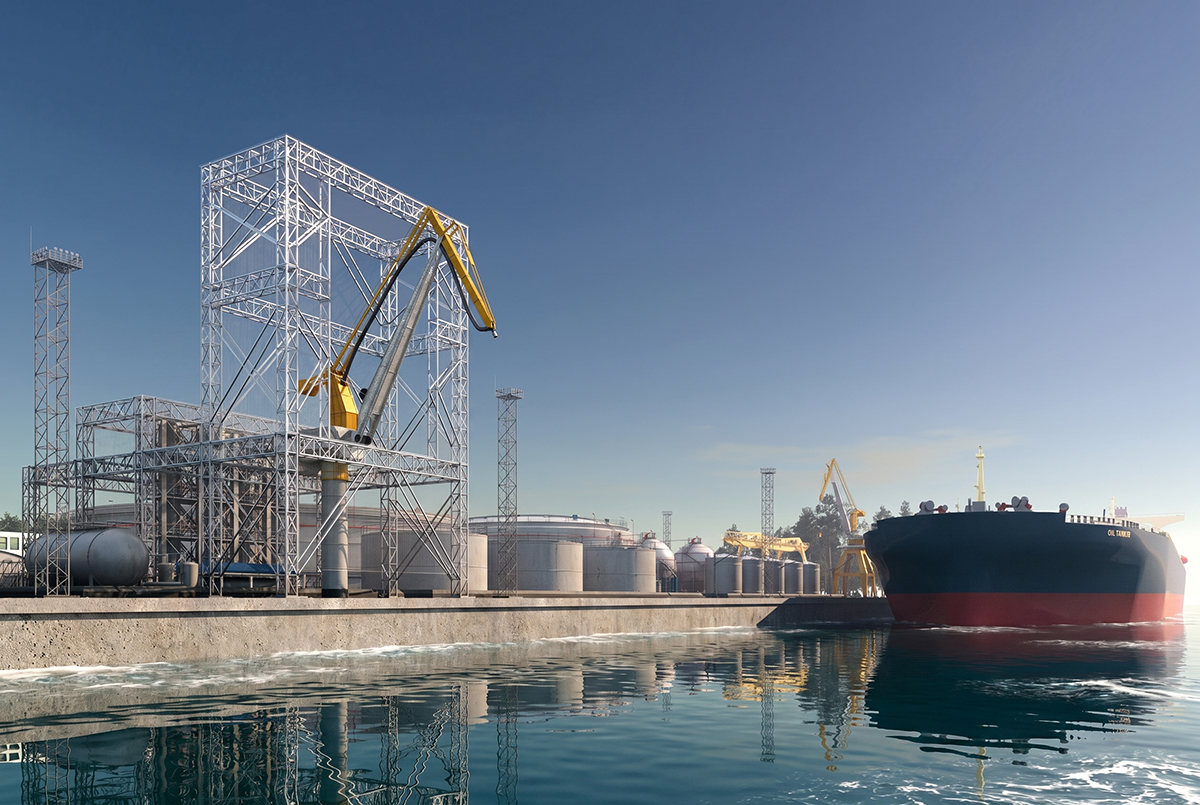

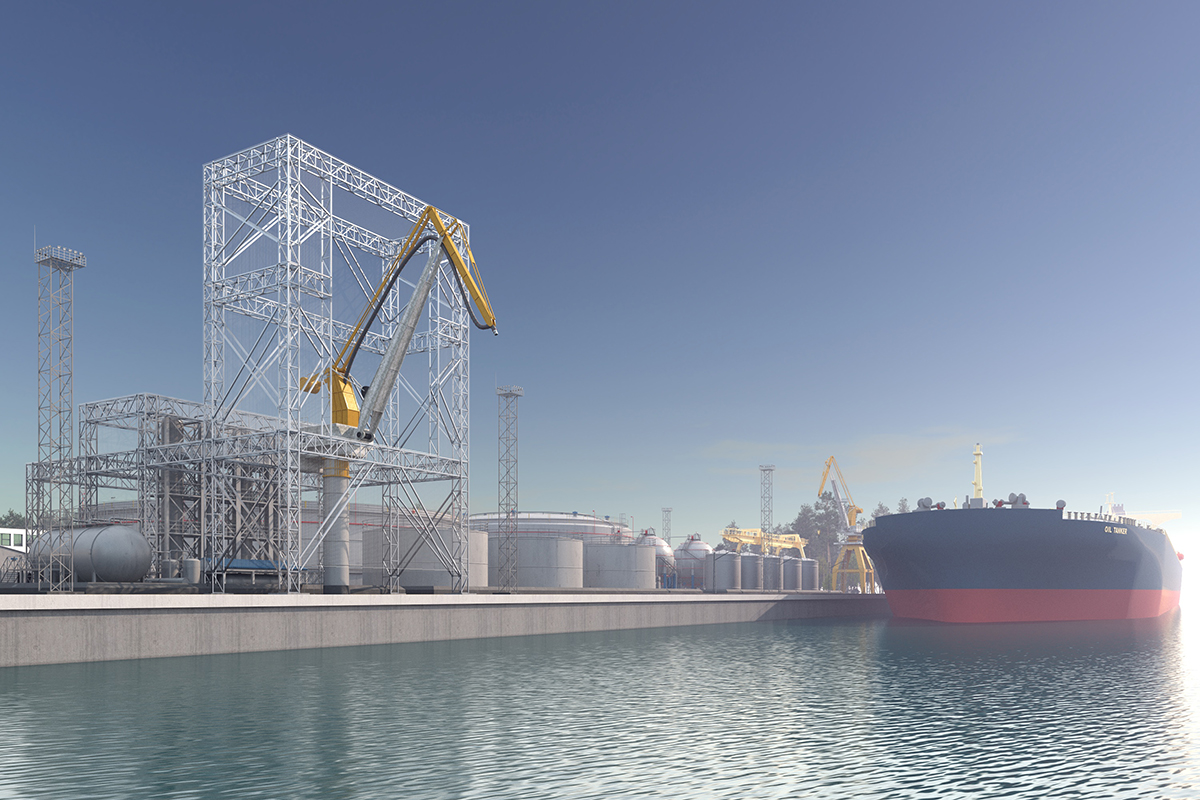

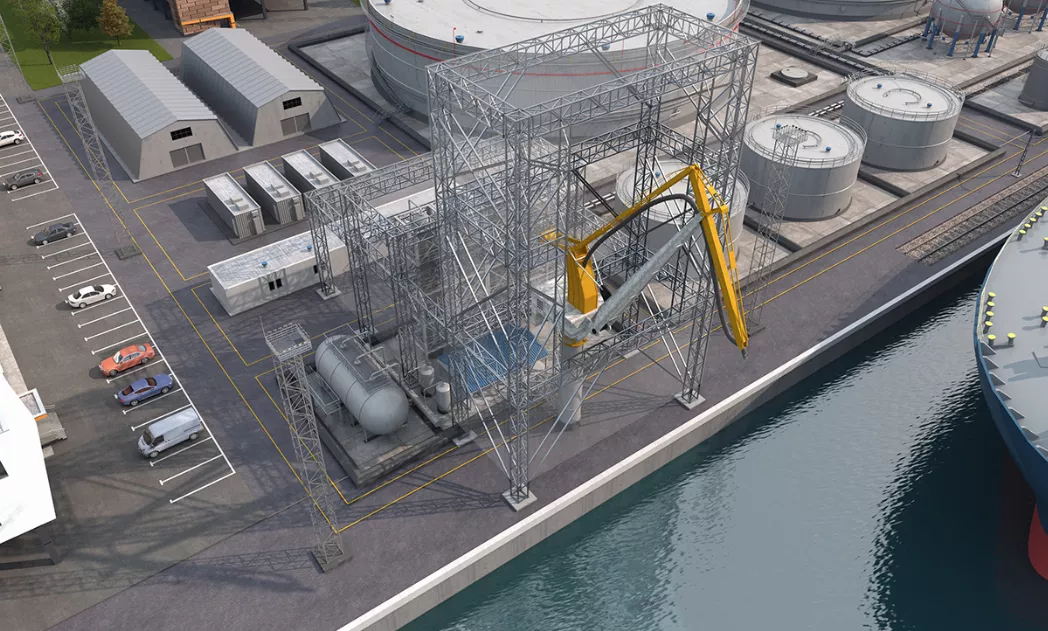

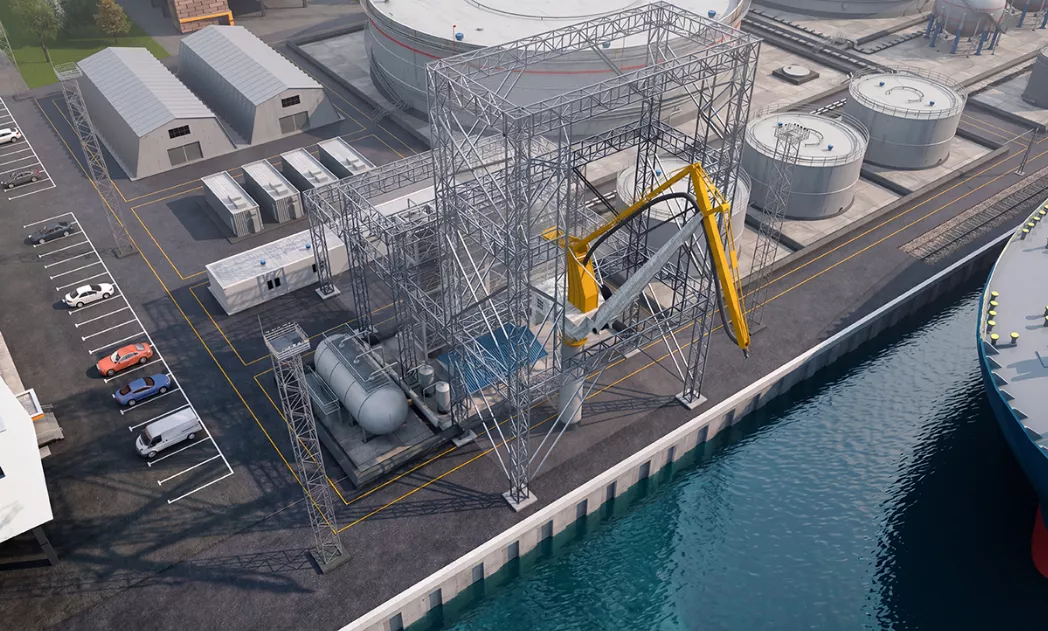

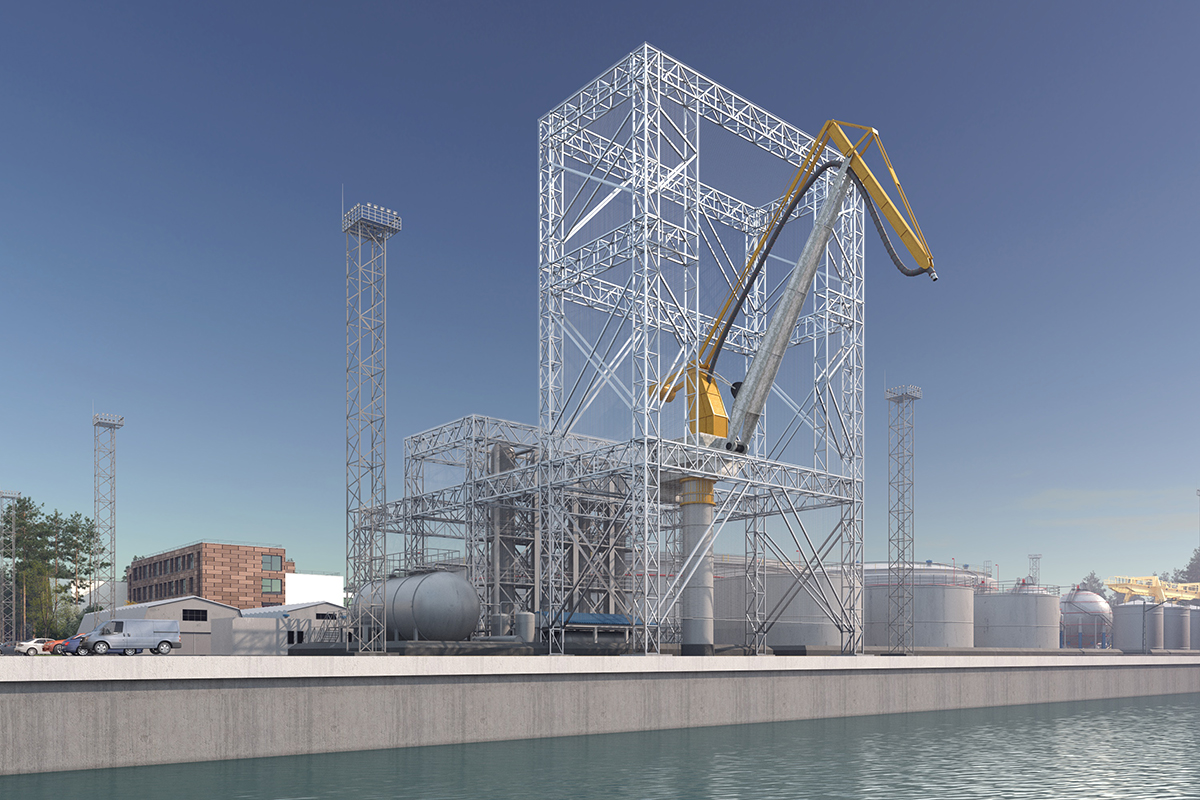

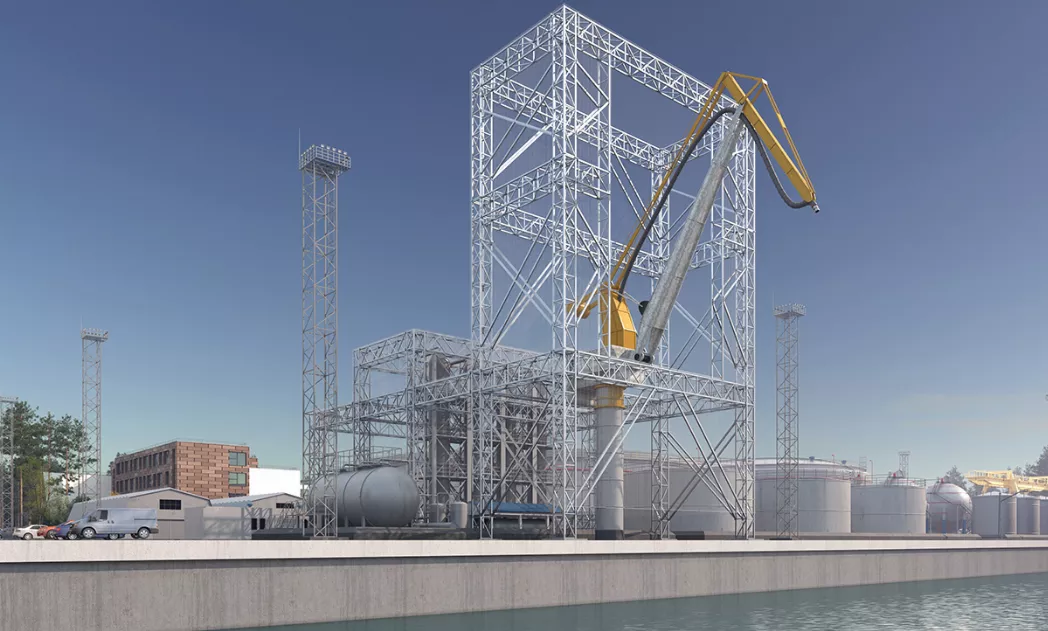

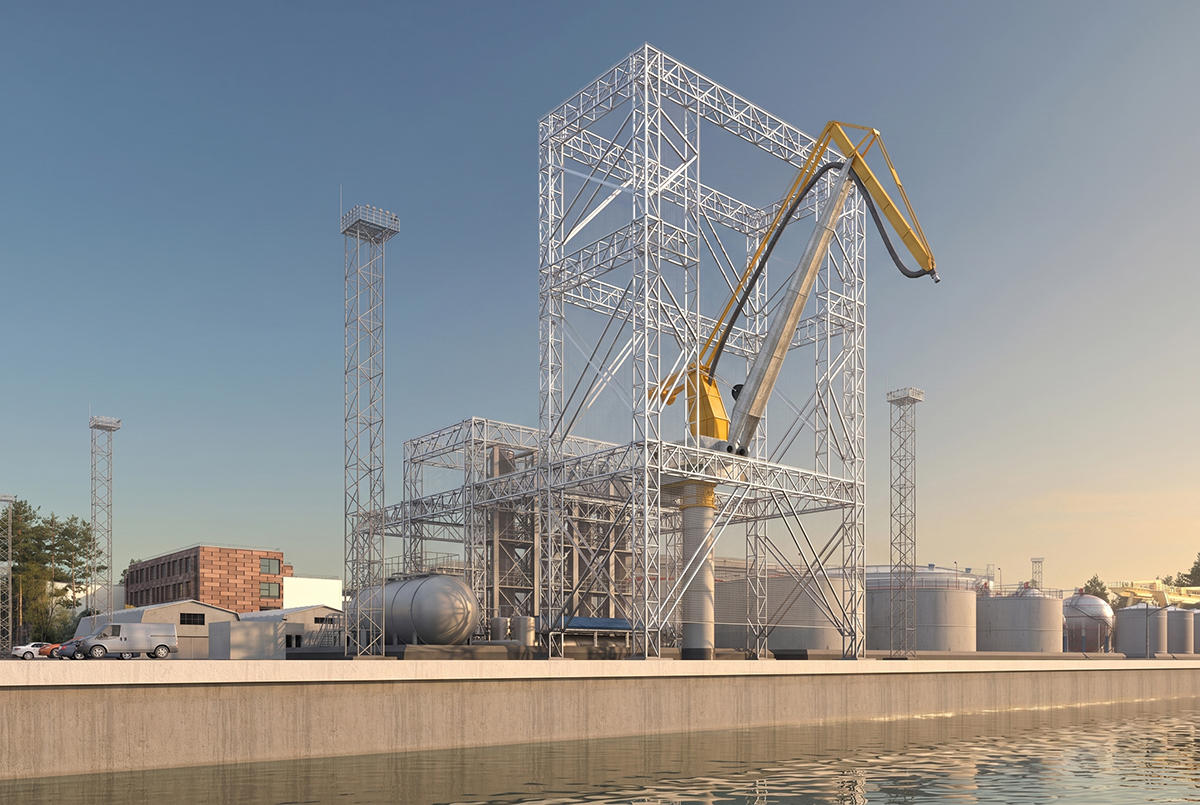

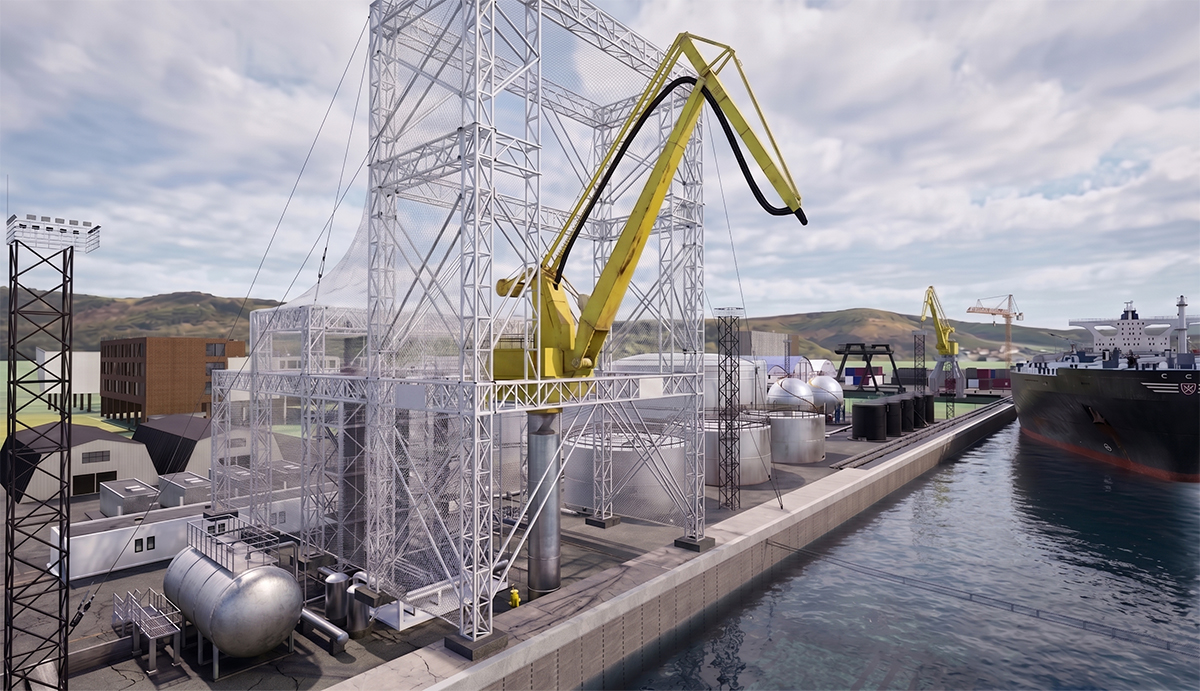

В основе укрытий для портовых объектов — объемные пространственные фермы, обтянутые сетью из СВМПЭ (сверхвысокомолекулярный полиэтилен) в несколько контуров. Такая многослойная конструкция обеспечивает надежное перехватывание угроз. Особенностью проекта является возможность открытия технологических проемов в полотне для обеспечения свободного хода движущихся частей стендеров в процессе заправки судна, что не снижает общий уровень защиты объекта.
Технические параметры укрытий для портовых объектов
При проектировании защиты портовой инфраструктуры и топливных стендеров учитываются уникальные геометрические параметры оборудования, технологические процессы (включая движение заправочных мачт) и актуальный уровень угроз. Конструкции разрабатываются для отдельных накопителей, групп емкостей и линейных участков стендеров. Обеспечивается защищенность от 4-го до 2-го класса включительно.
Опоры укрытий выносятся за пределы рабочей зоны оборудования, что исключает interference с эксплуатационными процессами. Для групп накопителей или нескольких стендеров ферменные конструкции объединяются в единую систему, что позволяет сократить количество опорных элементов и снизить удельную стоимость квадратного метра защищенной площади. Особое внимание уделяется зонам сопряжения с движущимися механизмами — на этапе проектирования рассчитываются конфигурации проемов, которые могут оперативно открываться для заправочных операций и закрываться в дежурном режиме.
Укрытия рассчитаны на таранное воздействие дронов типа «средний»: с массой взрывного устройства до 15 кг, скоростью до 200 км/ч. Диаметр шнура СВМПЭ составляет от 3 до 6 мм в зависимости от класса защиты. Сети обладают высокой устойчивостью на разрыв (разрывная нагрузка шнура диаметром 5 мм - 1500 кгс). Многоконтурное натяжение сети на объемных фермах обеспечивает перераспределение ударной нагрузки и локализацию повреждений.
Мы предлагаем только рабочие инженерные решения. В основе каждого проекта — реальные нагрузки, подтвержденные компьютерным моделированием. Характеристики укрытий соответствуют расчетным значениям, возможности конструкций не завышаются.
Укрывающее полотно — СВМПЭ сеть: свойства материала
Укрывающее полотно — сеть из сверхвысокомолекулярного полиэтилена, натянутая на объемные фермы в несколько контуров. Размер ячейки определяется паспортом угроз для конкретного объекта. Доступны типоразмеры: 5х5 см, 10х10 см, 20х20 см, 30х30 см, 40х40 см, 50х50 см.
При детонации боеприпаса полотно СВМПЭ не образует осколков, обладает отличной ремонтопригодностью (замена локальных участков сети без демонтажа ферм) и пожаробезопасна. Наличие нескольких контуров на объемных фермах позволяет сохранить общую целостность укрытия даже при локальных пробитиях и обеспечивает гибкость при организации проемов для движущихся частей стендеров.
