Защитные укрытия для трансформаторов - проектирование, производство и монтаж

Открытое распределительное устройство (ОРУ) трансформатора — один из наиболее уязвимых элементов подстанции при атаке БПЛА: оно не имеет капитальных стен, а его габариты и система охлаждения не позволяют укрыть оборудование «глухим» корпусом.

FENSYS проектирует и производит пассивные укрытия на основе сварных ферм. Каждое укрытие рассчитывается под конкретный объект и выполняется с учётом требований СП 542.1325800.2024.

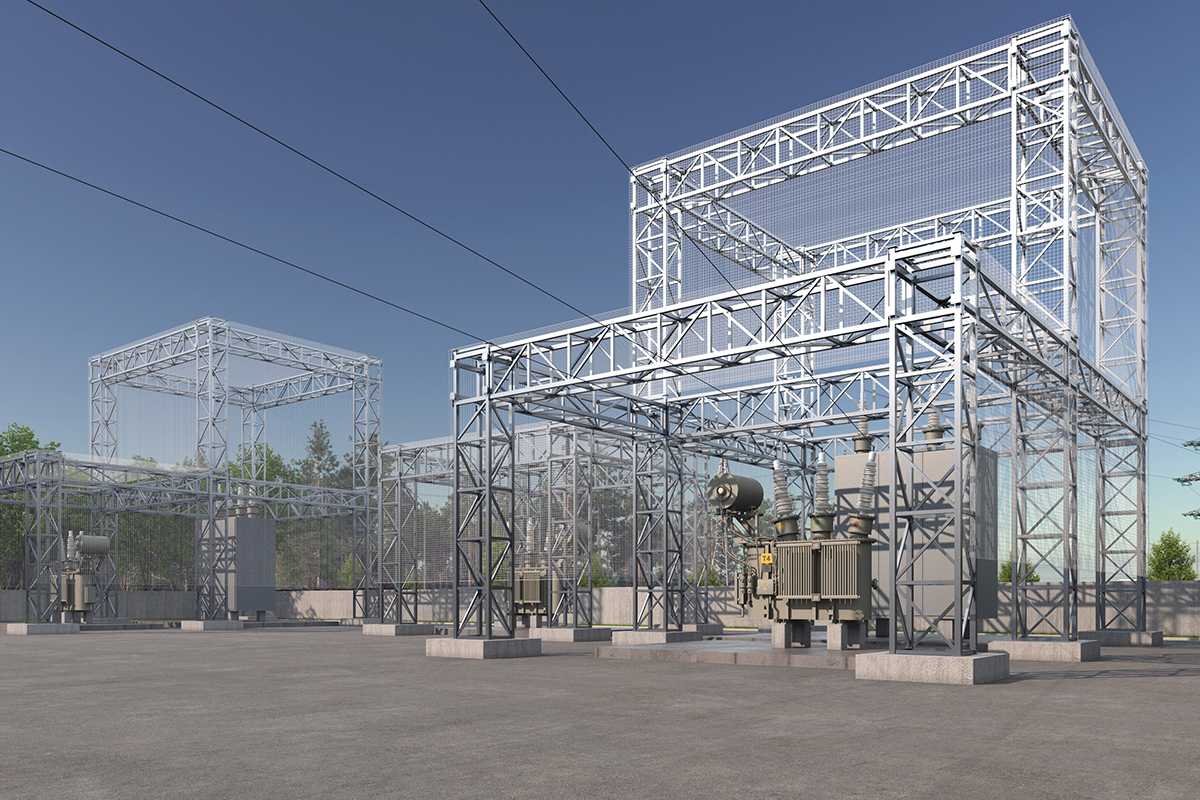

Укрытия для открытых установок трансформаторов

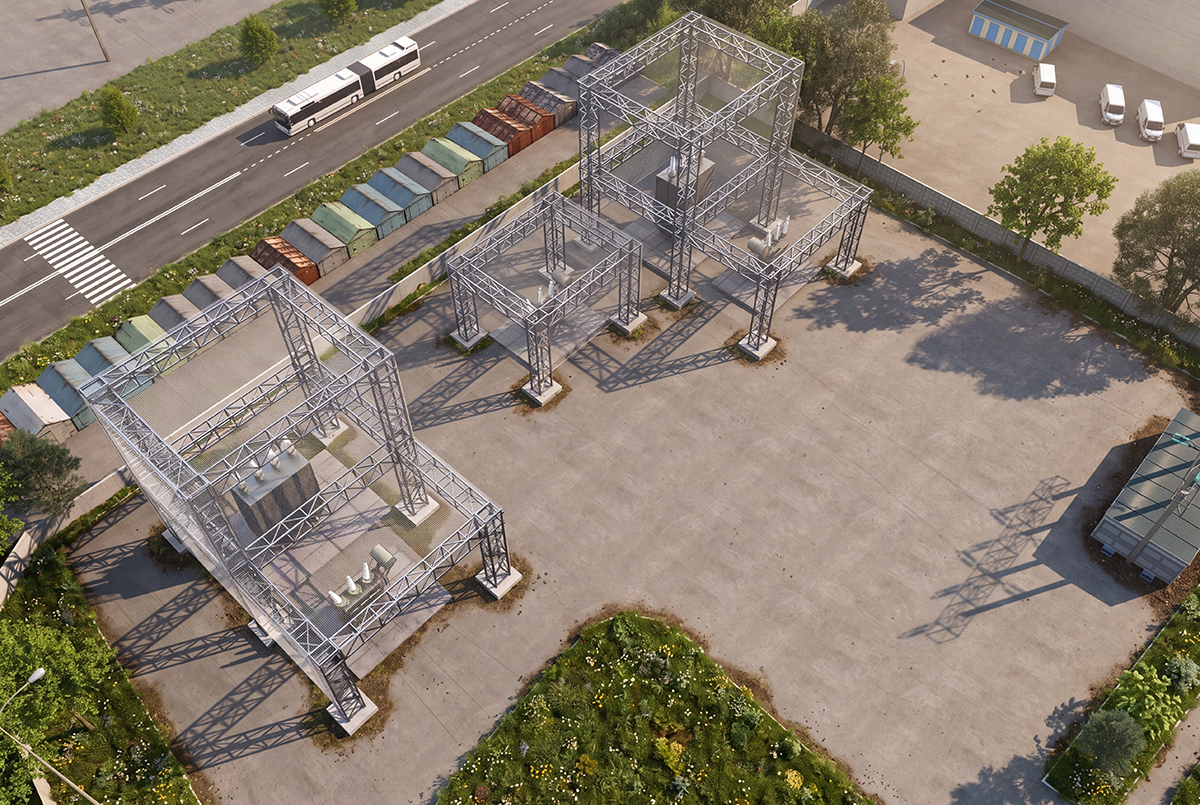

Укрытие для трансформатора устанавливается с целью снижения рисков повреждения оборудования при атаке БПЛА и обеспечения безопасного доступа персонала для обслуживания.

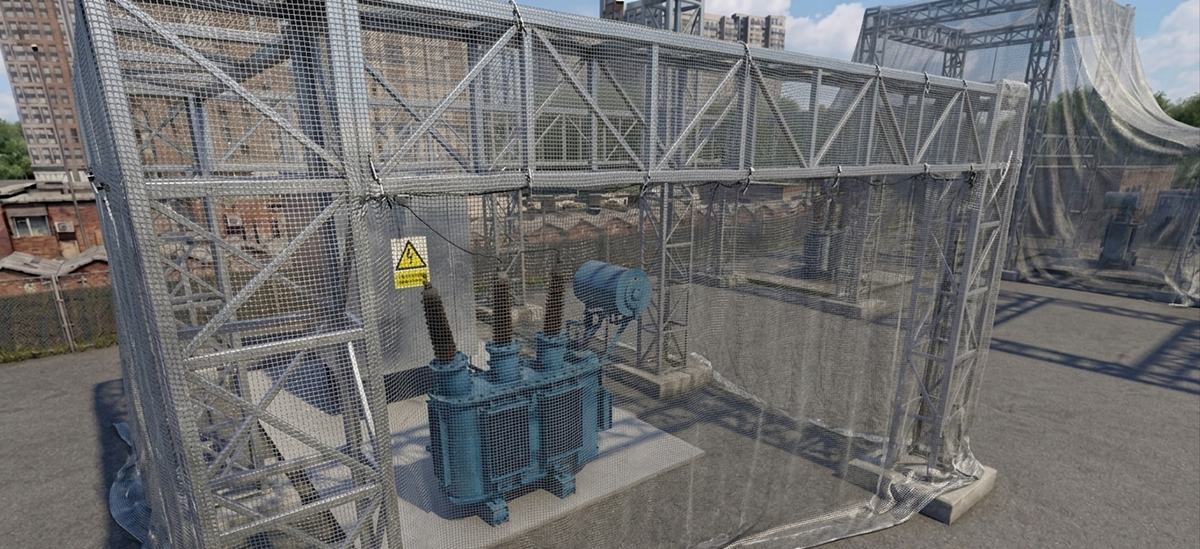

Укрытия выполняются из сварных металлических ферм, укрытых одним или несколькими контурами из СВМПЭ или композитных сетей.

Заполнение полотна защитного укрытия для трансформаторов

Укрывающее полотно в защитной ограждающей конструкции может быть выполнено из композитной или полимерной сети (СВМПЭ), сопоставимой по прочности со сталью, с различными размерами ячеек. Выбор материала и размера ячеек зависит от уровня защиты, условий эксплуатации и бюджета.

СВМПЭ

Полимерные сети легче и удобнее в монтаже, они идеальны для сложного рельефа. Высокомолекулярный полиэтилен устойчив к химическим веществам, УФ-излучению и перепадам температур.

Композитные сети

Композитные сети обрабатываются специальным негорючим пропиточным составом, что позволяет использовать их для защиты объектов с повышенными требованиями к пожаробезопасности.

Применение двух контуров сети существенно повышает вероятность перехвата цели при атаке под различными углами.

Производственный цикл и услуги компании

FENSYS предлагает укрытия для открытых трансформаторных установок под ключ — от создания проекта до ввода объекта в эксплуатацию.

Проектирование: разработка рабочей конструкторской документации, учитывающей индивидуальные особенности объекта, габариты оборудования, возможные угрозы и требуемый класс защиты.
Производство: собственный полный цикл изготовления металлических укрытий от БПЛА — от сварки конструкции до оцинковки и окраски.
Монтаж: проведение строительно-монтажных работ на объекте заказчика силами квалифицированных специалистов.

Преимущества укрытий для трансформаторов от БПЛА производства FENSYS

Надёжность: обеспечение гарантированной защиты дорогостоящего энергетического оборудования от физических повреждений;
Соответствие стандартам: полное соответствие требованиям СП 542.1325800.2024;
Всепогодная эксплуатация: конструкция не требует обслуживания в зимний период, устойчива к обледенению и коррозии;
Минимальное влияние на технологический процесс: защитные укрытия не препятствуют доступу обслуживающего персонала к оборудованию, пожаробезопасны, монтируются на независимом фундаменте.

Защитите трансформаторы до первой атаки

Каждый объект имеет индивидуальные параметры по габаритам, рельефу, возможным угрозам и классу защиты. Оставьте заявку — наши сотрудники подготовят расчёт физического укрытия для открытых установок трансформаторов. Дешевле установить ЗОК, чем восстанавливать объект после атаки дронов.

Оставить заявку

Характеристики по СП 542

Уровень защищенности объектов

от 4 до 2 класса

Возможное дистанцирование от объекта

10 метров (30 кг в ТЭ).

Таранное воздействие

тип «средний» , 250 кг, 200 км/ч

подробный расчет

запросить стоимость

Производство и монтаж

Презентация по физической защите от БПЛА

Скачать

Процесс производства укрытий от БПЛА

Подготовка стального профиля

Производственный процесс начинается с операции подготовки металлического профиля.
Лазерная 3D-резка профиля

Эта операция предназначена для высокоточного изготовления элементов ферм со сложной пространственной конфигурацией.
Лазерная резка листа

Третий этап посвящён изготовлению плоских элементов конструкции.
Сварка конструкции

После подготовки всех элементов происходит сборка и сварка металлокаркаса.
Зачистка сварочных швов

Следующая операция — подготовка сварных соединений к нанесению защитного покрытия.
Подготовка к нанесению защитного покрытия

Перед нанесением цинкового слоя металлоконструкция проходит обязательную химическую подготовку поверхности.
Горячее цинкование

Металлоконструкция проходит операцию горячего цинкования. Просушенная ферма погружается в ванну с расплавленным цинком, нагретым до температуры около 450 °C.
Подготовка металлоконструкции к отгрузке

Завершающий этап заключается в визуальном контроле качества изделия, проверке геометрии и состояния защитного покрытия.
Транспортировка
Разгрузка
Установка опор- оснований
Монтаж ферм
Установка СВМПЭ сетей
