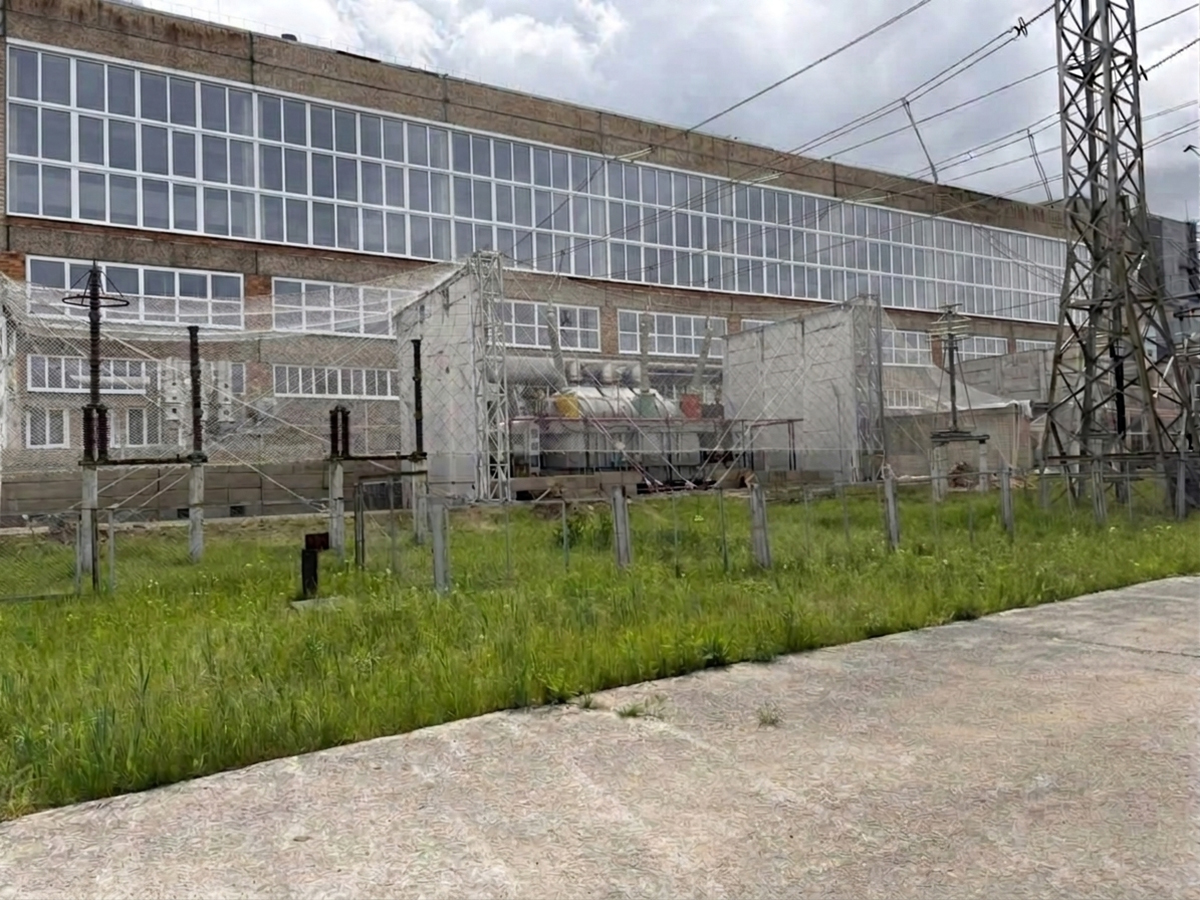

Завершен очередной этап поставок и монтажа комплекта защитных укрытий от атак беспилотных летательных аппаратов для одного из крупных российских энергетических холдингов.
Проект реализован с применением нестандартного конструкторского решения: в качестве опорных элементов использованы бетонные блоки, уже имевшиеся на объекте. В сочетании с ферменными конструкциями, системой тросов и сетью из высокомолекулярного полиэтилена (СВМПЭ) на объекте создана система физической защиты периметра от БПЛА.
Стандартный подход и нестандартное решение
Типовые решения по установке укрытий от БПЛА предполагают монтаж на самостоятельный фундамент, вынесенный на расстояние от 3 до 10 метров от защищаемого объекта. Такой подход исключает передачу динамических нагрузок на несущие конструкции сооружения. Однако на данном объекте условия площадки не позволяли реализовать классическую схему: требовалось использовать уже существующую инфраструктуру без возведения дополнительных фундаментов.

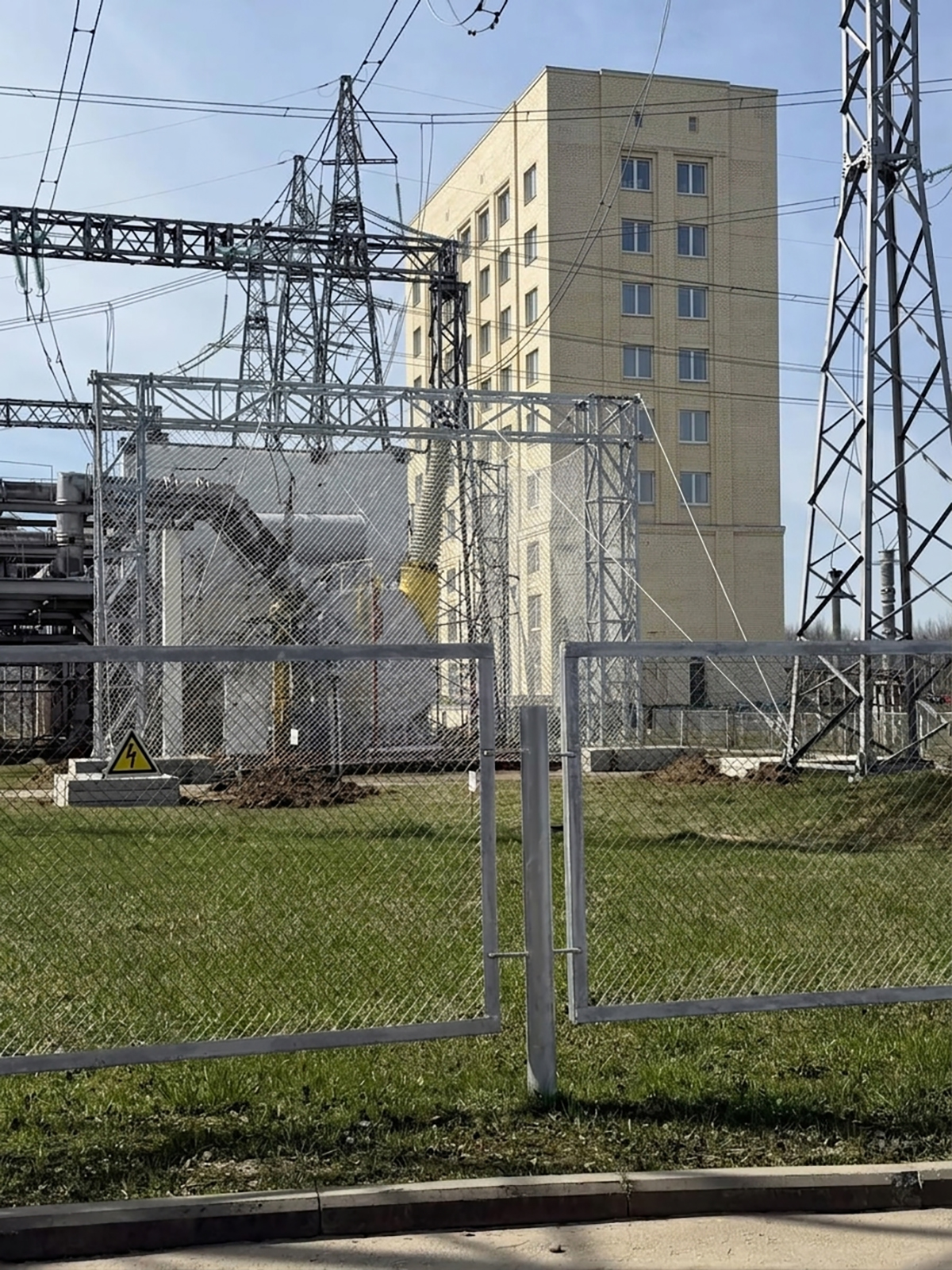

Инженеры FENSYS разработали альтернативное решение: в качестве части опор для укрытий были задействованы бетонные блоки, ранее установленные на территории объекта. Данный подход позволил сократить объём строительно-монтажных работ и сроки ввода системы в эксплуатацию, сохранив при этом проектные характеристики защиты.
Конструктивные элементы: фермы, тросы и СВМПЭ-сеть
Основа укрытий — ферменные конструкции, из стального профиля. Каркас укрыт сетью из сверхвысокомолекулярного полиэтилена (СВМПЭ) — материала, который по устойчивости на разрыв превосходит все коммерчески доступные термопластичные материалы.
Сети из СВМПЭ обладают высокой устойчивостью к разрывным нагрузкам, что позволяет создавать надёжные защитные укрытия над критически важными объектами. Параметры сети подбираются под расчётные типы БПЛА.
Дополнительное усиление конструкции обеспечивается системой тросов, закреплённых на опорных элементах и фермах. Такая схема распределяет механические нагрузки по всей площади укрытия и исключает провисание сетчатого полотна.
Укрытия от БПЛА выполняют функцию купольного барьера: они предназначены для остановки дрона и активации его боевой части на безопасном расстоянии от защищаемого объекта. Конструкции не требуют обслуживания, энергонезависимы и находятся в активном режиме круглосуточно. Продукция сертифицирована и прошла необходимые испытания.
Реализованный проект демонстрирует возможность адаптации типовых решений FENSYS под специфические условия площадки. Использование существующих бетонных блоков в качестве опор позволило сократить сроки монтажа и избежать дополнительных затрат на устройство фундаментов, сохранив при этом расчётный уровень защиты. Сочетание ферменных конструкций, тросовой системы и СВМПЭ-сети обеспечивает надёжную физическую защиту объекта энергетической инфраструктуры от атак беспилотных летательных аппаратов.
